| Herkunftsort: | aus China |
| Markenname: | IKP |
| Zertifizierung: | CE/UL/REACH/ROHS |

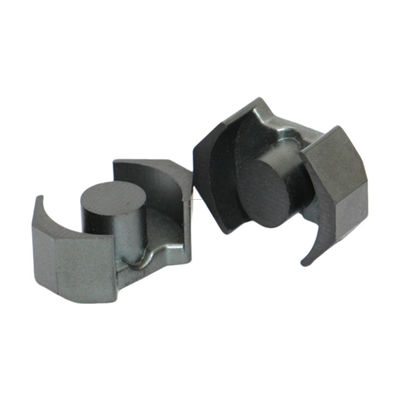

| Modellnummer: | RM9 |
| Min Bestellmenge: | 1000 |
|---|---|
| Preis: | 0.02-0.07 |
| Verpackung Informationen: | Ausgestopft |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000/Woche |
Hohe Durchlässigkeit: Der RM-Kern MnZn hat eine hohe magnetische Durchlässigkeit, die die Umwandlungseffizienz zwischen elektrischer und magnetischer Energie effektiv umwandeln kann.
Niedrige Zwangswirkung: Der RM-Kern des Typs MnZn hat eine geringe Zwangskraft, was bedeutet, dass er unter Einwirkung eines externen Magnetfeldes schnell die Magnetisierungs- und Demagnetisierungsprozesse erreichen kann.
Magnetische Induktionsstärke mit hoher Sättigung: Der RM-Typ MnZn-Leistungskern verfügt über eine hohe Sättigungsmagnetische Induktionsstärke, die innerhalb eines kleinen Volumens eine große Magnetinduktionsstärke erreichen kann.
Gute Temperaturstabilität: Der RM-Typ MnZn-Leistungskern hat eine gute Temperaturstabilität und kann innerhalb eines breiten Temperaturbereichs stabile magnetische Eigenschaften aufrechterhalten.
Elektronische Produkte: Der Stromkern des Typs RM MnZn kann in Transformatoren, Induktoren, Filtern und anderen Komponenten elektronischer Produkte verwendet werden, um die Umwandlungs- und Filterfunktion elektrischer Energie zu erreichen.
Kommunikationsgeräte: Der Stromkern des RM-Typs MnZn kann in Hochfrequenztransformatoren, Filtern und anderen Komponenten von Kommunikationsgeräten zum Erreichen von Signalverstärkung und Filterfunktionen verwendet werden.
Elektroelektronik: Der Stromkern des RM-Types MnZn kann in Transformatoren, Induktoren und anderen Komponenten der Leistungselektronik zum Erreichen von Leistungsübertragungs- und Umwandlungsfunktionen verwendet werden.
Neues Energiefeld: Der RM-Kern MnZn kann in Transformatoren eingesetzt werden,Induktoren und andere Komponenten in neuen Energiefeldern wie Solar- und Windenergieerzeugung zur Erreichung von Energieumwandlungs- und Speicherfunktionen.
Zusammenfassend kann gesagt werden, dass der RM-Kern des Typs MnZn mit seiner hervorragenden Leistung in vielen Bereichen eine wichtige Rolle spielt und sein Anwendungsspektrum mit dem technologischen Fortschritt voraussichtlich weiter erweitert wird.
Abbildung 1 Abbildung 2 Abbildung3
Abbildung 4 Abbildung 5 Abbildung 6
| Spezifikation | Abbildung | Abmessung (mm) | Wirksamer Parameter | Induktionskoeffizient AL ((nH/N2) | Gewicht | |||||||||||
| A1 | A2 | B | C | D | E | F | G | C1 | - Nein. | Die | Sie haben | BP44 | BP95 | (Gramm/Paar) | ||
| (mm-1) | (mm2) | (mm) | (mm3) | |||||||||||||
| RM6-1 | 4 | 18.50 ± 0.35 | 15.50 ± 0.35 | 6.30 ± 0.15 | 8.2 ± 0.15 | 6.25 ± 0.15 | 13.20 Minuten | 4.30 ± 0.20 | 9.6 Minuten | 0.91 | 35.20 | 32.00 | 1127.60 | 2200 ± 25% | 2800 ± 25% | 7.40 |
| RM6-2 | 4 | 17.80 ± 0.30 | 14.60 ± 0.35 | 6.30 ± 0.15 | 8.1 ± 0.15 | 6.30 ± 0.15 | 12.70 Minuten | 4.30 ± 0.20 | 9.0 Minuten | 0.93 | 34.00 | 31.56 | 1073.04 | 2100 ± 25% | 2600 ± 25% | 7.60 |
| RM6-3 | 4 | 18.50 ± 0.35 | 15.50 ± 0.35 | 6.30 ± 0.15 | 8.2 ± 0.15 | 6.25 ± 0.15 | 13.20 Minuten | 4.30 ± 0.20 | 10.2 Minuten | 0.92 | 34.70 | 32.10 | 1113.87 | 2100 ± 25% | 2600 ± 25% | 7.20 |
| RM7 | 1 | 19.90 ± 0.40 | 16.85 ± 0.35 | 6.70 ± 0.15 | 70,05 ± 0.15 | 70,05 ± 0.15 | 15.10 ± 0.30 | 4.45 ± 0.15 | 11.2 Minuten | 0.94 | 36.74 | 34.88 | 1285.60 | 1900 ± 25% | 2800 ± 25% | 8.40 |
| RM8-1 | 3 | 24.00±0.50 | 19.90 ± 0.40 | 8.50 ± 0.15 | 10.85 ± 0.25 | 80,6 ± 0.15 | 18.20 ± 0.40 | 5.95 ± 0.20 | 11.80 Minuten | 0.72 | 59.75 | 43.31 | 2587.90 | 3000 ± 25% | 3800 ± 25% | 15.30 |
| RM8-2 | 2/3 | 22.75 ± 0.50 | 19.50 ± 0.40 | 8.70 ± 0.20 | 10.80 ± 0.30 | 80,4 ± 0.20 | 17.30 Minuten | 5.90 ± 0.20 | 11.00 Minuten | 0.70 | 59.90 | 42.30 | 2533.77 | 3200 ± 25% | 4000 ± 25% | 15.10 |
| RM8-3 | 6 | 22.25 ± 0.50 | 19.45 ± 0.30 | 80,05 ± 0.15 | 13.66 ± 0.20 | 8.4+0.15/-0.1 | 17.00min | 4.75+0.2/-0.1 | 12.30 Minuten | 0.69 | 56.80 | 39.00 | 2215.20 | 3200 ± 25% | 4000 ± 25% | 14.00 |
| RM8-YJ | 3 | 22.75 ± 0.50 | 19.10 ± 0.40 | 8.35 ± 0.15 | 10.80 ± 0.30 | 80,4 ± 0.20 | 17.30 ± 0.35 | 5.65 ± 0.15 | 9.80 Minuten | 0.69 | 59.76 | 40.94 | 2446.70 | 3100 ± 25% | 4100 ± 25% | 14.20 |
| RM9 | 3 | 250,6 ± 0.60 | 22.00±0.50 | 9.30 ± 0.15 | 12.90 ± 0.30 | 10.3 ± 0.20 | 20.10 ± 0.45 | 6.30 ± 0.20 | 13.5 Minuten | 0.68 | 76.60 | 52.00 | 3983.20 | 4500 ± 25% | 5000 ± 25% | 20.00 |
| RM10-4 | 2 | 27.85 ± 0.65 | 24.15 ± 0.55 | 9.35 ± 0.15 | 13.25 ± 0.25 | 100,7 ± 0.20 | 21.65 ± 0.45 | 6.35 ± 0.15 | 13.5 Minuten | 0.53 | 89.90 | 47.95 | 4310.00 | 4500 ± 25% | 5200±25% | 23.70 |
| RM10-1 | 3 | 28.00±0.50 | 25.30 ± 0.50 | 9.30 ± 0.20 | 13.25 ± 0.20 | 100,7 ± 0.20 | 22.50 ± 0.50 | 6.60 ± 0.20 | 14.5 Minuten | 0.57 | 85.60 | 49.20 | 4210.40 | 4500 ± 25% | 5000 ± 25% | 25.60 |
| RM10-2 | 3 | 28.00±0.55 | 26.00±0.60 | 9.60 ± 0.20 | 13.25 ± 0.20 | 11.20 ± 0.20 | 22.50 Minuten | 6.70 ± 0.20 | 14.5 Minuten | 0.55 | 90.50 | 50.00 | 4525.00 | 4500 ± 25% | 5500 ± 25% | 27.00 |
| RM10-3 | 5 | 29.45 ± 0.65 | 25.30 ± 0.60 | 8.80 ± 0.20 | 13.25 ± 0.25 | 10.70 ± 0.20 | 23.25 ± 0.50 | 6.10 ± 0.20 | 16.5 Minuten | 0.58 | 83.30 | 48.25 | 4019.23 | 4500 ± 25% | 5500 ± 25% | 24.00 |
| RM10-5 | 3 | 28.80 ± 0.50 | 24.80 ± 0.50 | 9.20 ± 0.15 | 13.40 ± 0.30 | 10.60 ± 0.20 | 22.00min | 6.10 ± 0.20 | 16.0 Minuten | 0.56 | 86.00 | 48.30 | 4153.80 | 4500 ± 25% | 5500 ± 25% | 23.60 |
| RM12 | 2 | 36.90 ± 0.70 | 29.20 ± 0.60 | 12.25 ± 0.20 | 15.90+0.2-0.3 | 120,6 ± 0.20 | 25.50+0.5-0.6 | 8.55 ± 0.20 | 13.4 Minuten | 0.41 | 140.00 | 56.90 | 7970.0 | 5200±25% | 6200±25% | 51.00 |
| RM14 | 2 | 41.60 ± 0.60 | 34.20 ± 0.50 | 14.40 ± 0.10 | 18.70 ± 0.30 | 14.75 ± 0.25 | 29.50 ± 0.50 | 10.60 ± 0.15 | 17.0 Minuten | 0.41 | 180.00 | 73.80 | 13283.0 | 6000±25% | 7500 ± 25% | 73.50 |
| RM14A | 2 | 41.60 ± 0.60 | 34.20 ± 0.50 | 10.25 ± 0.10 | 18.70 ± 0.30 | 14.75 ± 0.25 | 29.50 ± 0.50 | 5.70 ± 0.15 | 17.0 Minuten | 0.41 | 178.00 | 72.20 | 12851.0 | 8000 ± 25% | 9600 ± 25% | 59.50 |
| RM14B | 2 | 41.60 ± 0.60 | 34.20 ± 0.50 | 15.10 ± 0.10 | 18.70 ± 0.30 | 14.75 ± 0.25 | 29.50 ± 0.50 | 10.60 ± 0.15 | 17.0 Minuten | 0.38 | 193.00 | 74.40 | 14354.7 | 6200±25% | 7200±25% | 77.90 |
| Anmerkung: | |||||||||||
| Die Prüfbedingungen für den AL-Wert sind: 1 KHz, 0,3 V und 10 T. | |||||||||||
| Die obigen Spezifikationen sind die Standard-Spezifikationen unseres Unternehmens und können entsprechend den besonderen Anforderungen der Kunden entworfen werden. | |||||||||||
