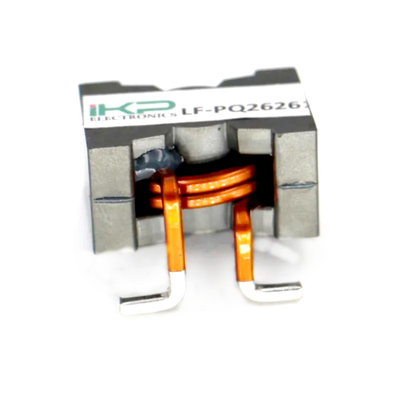

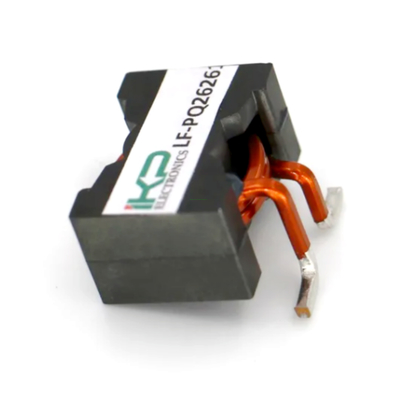

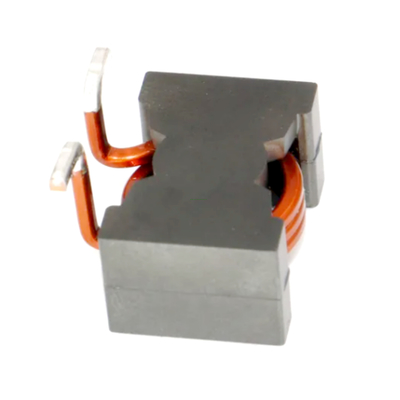

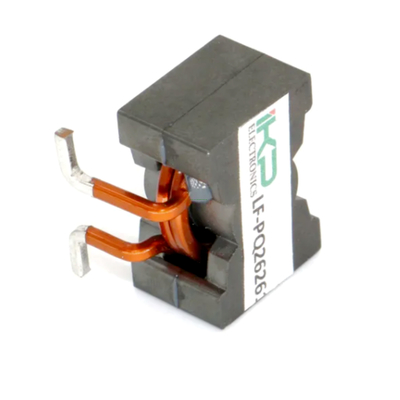

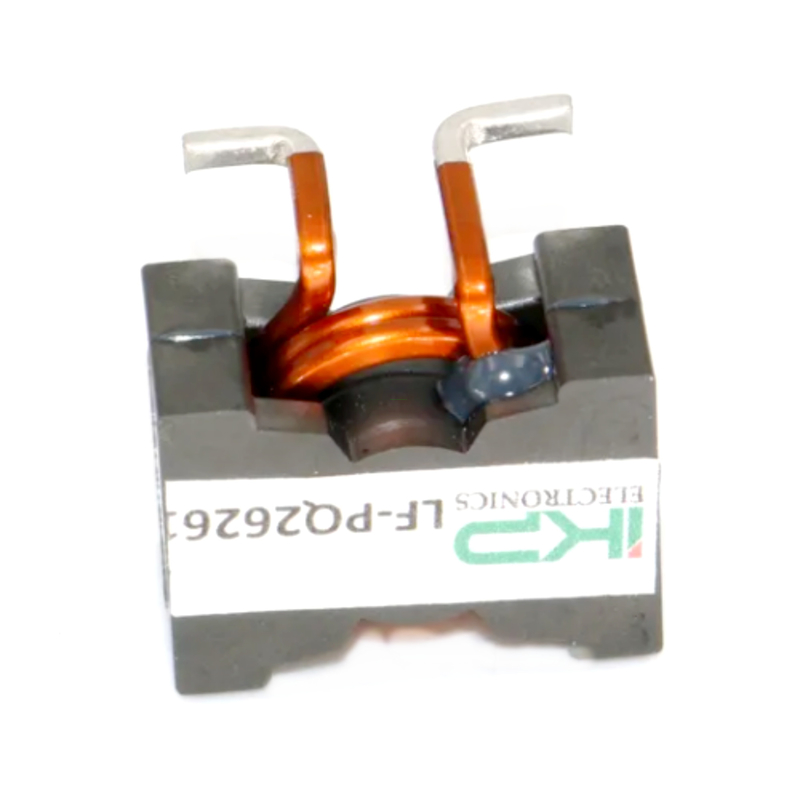

Hochfrequenztransformatoren mit Pq-Kern aus Flachdraht für Gleichstrom-Gleichstromwandler

Flat Wire Pq Core High Frequency Transformers for DC-DC Converter

Produktdetails:

Herkunftsort:	China
Markenname:	IKP
Zertifizierung:	CE/UL/REACH/ROHS
Modellnummer:	Die Daten sind in der Tabelle 1 aufgeführt.

Zahlung und Versand AGB:

Min Bestellmenge:	1000
Preis:	0.50-0.55
Verpackung Informationen:	Ausgestopft
Delivery Time:	10-15 days
Zahlungsbedingungen:	Akkreditiv, T/T
Versorgungsmaterial-Fähigkeit:	100,000/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Grundlegende Informationen.

Modell Nr.

Die Daten sind in der Tabelle 1 aufgeführt.

Transportpaket

Karton oder Schlauch

Spezifikation

Rohs, ISO9001

Handelsmarke

IKP

Ursprung

Hefei, Anhui

HS-Code

85045000

Produktionskapazität

50, 000 PCS/Woche

Beschreibung des Produkts

Hochfrequenztransformatoren mit Pq-Kern aus Flachdraht für Gleichstrom-Gleichstromwandler

Elektrische Eigenschaften (Temperatur: 25 ± 50 cm, RH: 65 ± 1 RH)
1) Induktivität (bei 10 kHz 0,05 V): L2-7 = L3-6 = 6,8mh + 50%/-30%
2) Widerstand: DCR2-7 = DCR3-6=250mΩ maximal
3) Hi-pot: N1 bis N2: 1500V Wechselstrom, 3mA, 60er Jahre

Ich...Verhaltensweise		DCR	SRF	Isat ((A)			Der Ausdruck "A"						oC
±10%	(Mohm)		Typ		10%	20%		30%		20		40
Nummer des Teils (μH)		nom max (MHz) Abfall Abfall Abfall								Aufstieg		oCAufstieg
IKP2915L-1R5KL	1.5	1.5	1.65	60	100 >100 >100					20	30
IKP2915H-2R2KL	2.2	1.86	2.05	40	100 >100 >100					20		30
IKP2915L-2R2KL	2.2	1.5	1.65	50	82.0 84.0			84.8		20	30
IKP2918H-3R3KL	3.3	2.6	2.86	40	91.0 92.5			93.6		20		28
IKP2915H-3R3KL	3.3	1.86 2.05		30	62.0 66.9			68.4		20		30
IKP2915L-3R3KL	3.3	1.5	1.65	40	48.0	54.0		57.0		20	30
IKP2918H-4R7KL 4.7		2.6	2.86	25	59.0	61.2		62.4		20		28
IKP2915H-4R7KL	4.7	1.86 2.05		20	42.0	48.0		50.1		20		30
IKPfür die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 20 m	4.7	1.5	1.65	30	33.0	36.9		39.0		20		30
IKP2918H-6R8KL	6.8	2.6	2.86	25	42.0	45.0		45.9		20		28
IKP2915H-6R8KL	6.8	1.86	2.05	20	30.0	34.5		36.2		20		30
IKP2915L-6R8KL	6.8	1.5	1.65	25	22.0	26.0		27.8		20		30
IKP2918H-100KL	10	2.6	2.86	20	28.0	31.2		32.1		20		28
IKP2915H-100KL	10	1.86	2.05	15	18.0	21.5		23.4		20		30
IKP2915L-100KL	10	1.5	1.65	20	13.0	16.2		17.6		20		30
IKP2918H-150KL 15		2.6	2.86	16	18.0	21.2		21.9		20		28
IKP2915H-150KL	15	1.86	2.05	12	11.5	14.0		15.2		20		30
IKP2915L-150KL	15	1.5	1.65	15	7.5	9.8	11.0			20	30
IKP2918H-220KL	22	2.6	2.86	15	12.0	14.0		15.0		20		28
IKP2915H-220KL	22	1.86	2.05	10	7.0	8.6		9.6		20	30
IKP2915L-220KL	22	1.5	1.65	10	4.5	6.0	6.8		20		30
IKP2918H-330KL 22		2.6	2.86	10	7.0	8.7		9.6		20	28
IKP2915H-330KL	22	1.86	2.05	8	4.0	5.1		5.9		20	30
IKP2915L-330KL	22	1.5	1.65	7	2.0 2,6 3.3				20 bis 30
