Name: IKP Fabrik kundenspezifischer Efd-Typ SMPS Hochfrequenztransformator
Brand: IKP Electronics Co., Ltd.
SKU: LF-EFD151500-002R-4
Price: 0.45 USD
Availability: InStock

Startseite Produkte Hochfrequenztransformatoren

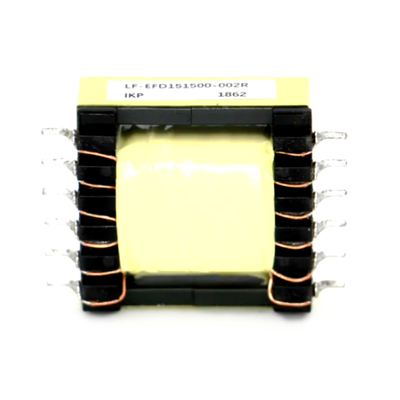

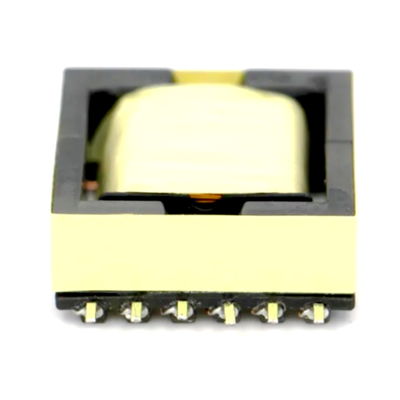

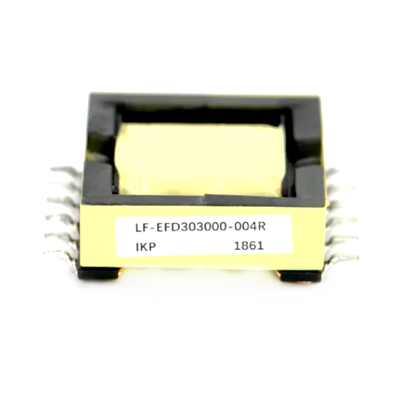

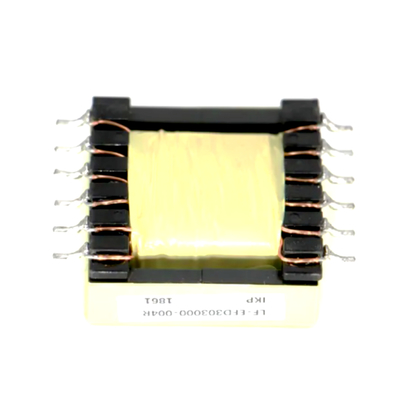

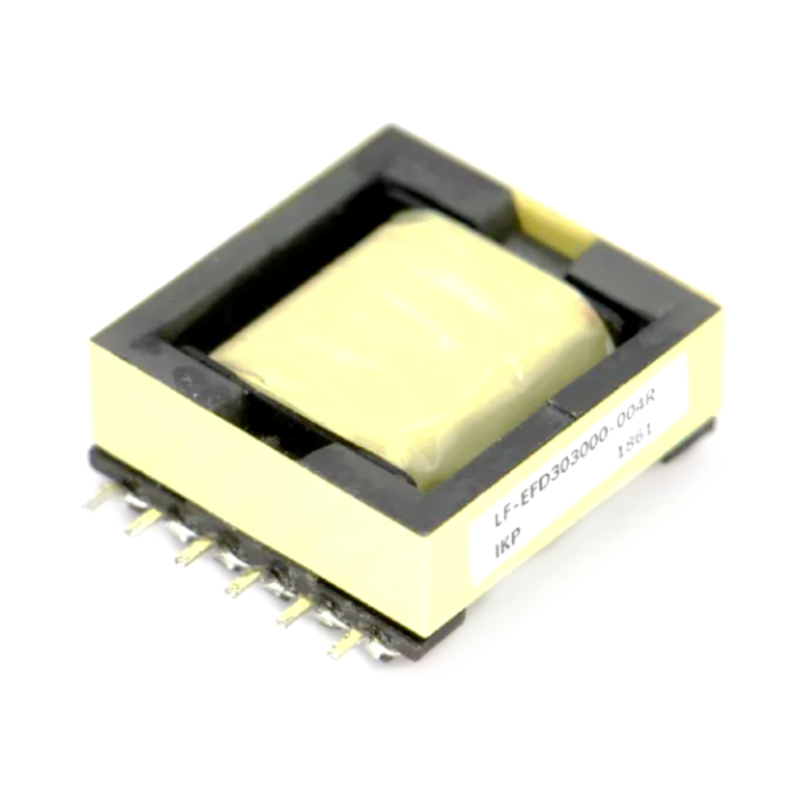

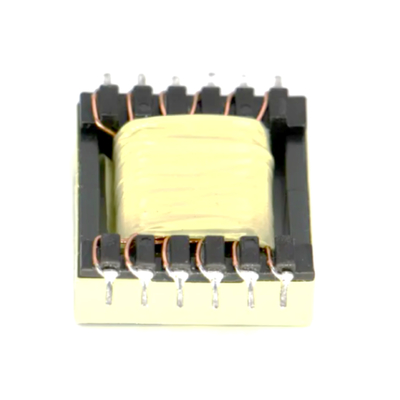

IKP Fabrik kundenspezifischer Efd-Typ SMPS Hochfrequenztransformator

Ikp Factory Customized Efd Type SMPS High Frequency Transformer

Produktdetails:

Herkunftsort:	China
Markenname:	IKP
Zertifizierung:	CE/UL/REACH/ROHS
Modellnummer:	LF-EFD151500-002R-4

Zahlung und Versand AGB:

Min Bestellmenge:	1000
Preis:	0.45-0.55
Verpackung Informationen:	Ausgestopft
Lieferzeit:	10-15 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	100,000/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Grundinformationen

Modell-Nr.

LF-EFD151500-002R-4

Kern

Efd30

Kühlmethode

Trockentransformator

Wicklungsart

Mehrfachwicklungstransformator

Zertifizierung

ISO9001-2000, ISO9001

Verwendung

Einphasentransformator, Leistungstransformator

Frequenzeigenschaften

Netzfrequenz

Kernform

Efd

Marke

OEM

Transportverpackung

Karton/Palette

Spezifikation

EFD30

Markenzeichen

IKP

Ursprung

China

HS-Code

850431900

Produktionskapazität

500.000 Stück/Woche

Produktbeschreibung

MERKMALE:
**Hervorragende Rohstoffe
**Hohe Arbeitseffizienz
**Gute Wärmeleitfähigkeit, geringer Temperaturanstieg
**Gute Isolationsleistung
**Hervorragende Entstörungsfähigkeit
**Leerlaufverluste sind gering
**Hohe DC-Überlagerungseigenschaften
**Sehr lange Lebensdauer
**Eigene Marke
** 20 Jahre Forschung und Entwicklung sowie Herstellungserfahrung
** 15 Jahre Erfahrung im internationalen Handel

IKP Fabrik kundenspezifischer Efd-Typ SMPS Hochfrequenztransformator

IKP Fabrik kundenspezifischer Efd-Typ SMPS Hochfrequenztransformator

ELEKTRISCHE LEISTUNG:
**Arbeitsfrequenz: 20 kHz - 500 kHz
**Ausgangsleistung: 0,5 bis 18 W
**Arbeitstemperatur: -40 °C bis +125 °C
**Lagertemperatur: -25 °C bis +85 °C
**Lagerfeuchtigkeit: 30 bis 95 %

ANWENDUNG:
DC-DC-Wandler, Antriebstransformatoren, Hilfsleistungstransformatoren, Aufwärtsschaltungstransformatoren, mobile Gerätetransformatoren usw.

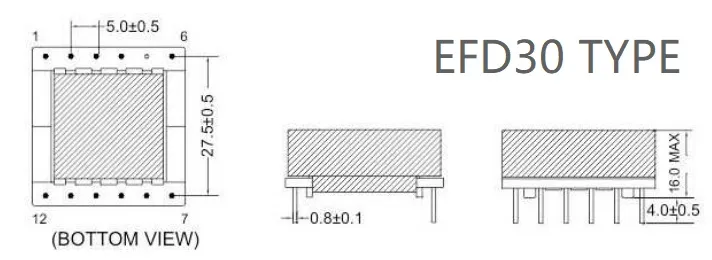

Typ	Formstruktur	Abmessung						Leistungsbereich
Typ	Formstruktur	A	B	C	D	E	F	Leistungsbereich
EFD10	SMD	12.0Max	5.1±0.5	14.6±0.5	0.3±0.1	2.54±0.3	12.4±0.5	12W Max
EFD12		14.0Max	6.2±0.5	16.3±0.5	0.3±0.1	3.0±0.3	20.0±0.5	15W Max
EFD15		16.5Max	7.5±0.5	14.8±0.5	0.4±0.1	2.4±0.3	21.4±0.5	25W Max
EFD20		22.0Max	9.6±0.5	20.1±0.5	0.4±0.1	3.75±0.3	25.1±0.3	30W Max
EFD25		26.5Max	12.6±0.5	26.0±0.5	0.4±0.1	5.0±0.3	31.5±0.5	45W Max
EFD30		31.5Max	11.8±0.5	31.0±0.5	3.7±0.3	5.0±0.3	40.0±0.5	100W Max
EFD40		49.0Max	12.7±0.5	44.3±0.5	4.2±0.3	5.0±0.3	65.0±0.5	350W Max
EFD50		57.0Max	12.7±0.5	48.7±0.5	4.6±0.3	5.0±0.3	72.4±0.5	650W Max
EFD15	Horizontal	16.0Max	8.5±0.5	16.5±0.5	3.5±0.1	3.7±0.3	13.8±0.5	20W Max
EFD20		21.0Max	10.5±0.5	20.5±0.5	4.0±0.1	4.0±0.3	17.0±0.3	25W Max
EFD25		26.0Max	13.5±0.5	26.2±0.5	4.2±0.1	5.0±0.3	22.5±0.5	45W Max
EFD30		32.0Max	15.0±0.5	31.5±0.5	3.5±0.3	5.0±0.3	28.0±0.5	100W Max
EFD40		41.5Max	22.0±0.5	46.5±0.5	4.0±0.3	5.0±0.3	35.0±0.5	350W Max
EFD50		52.0Max	13.0±0.5	48.7±0.5	2.5±0.3	5.0±0.3	72.2±0.5	550W Max
