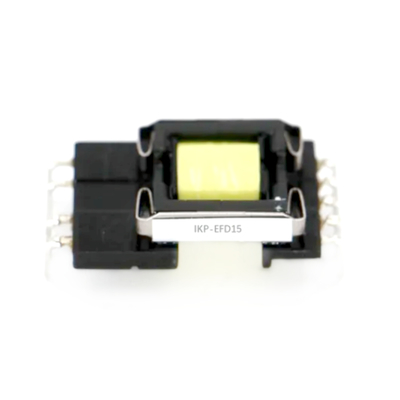

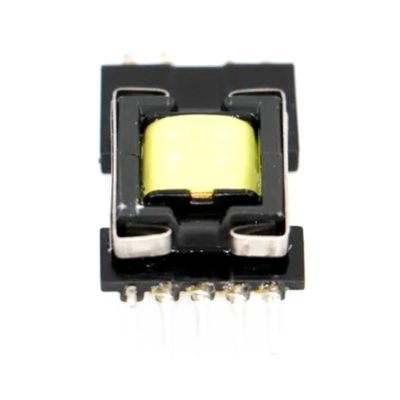

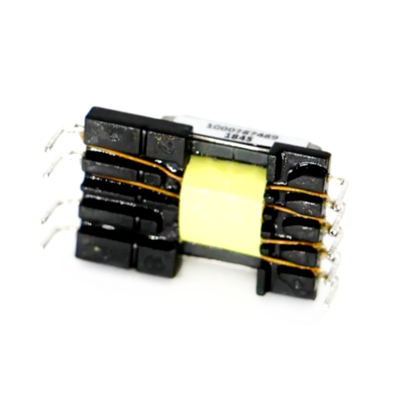

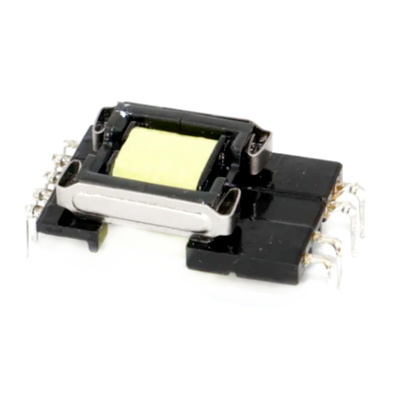

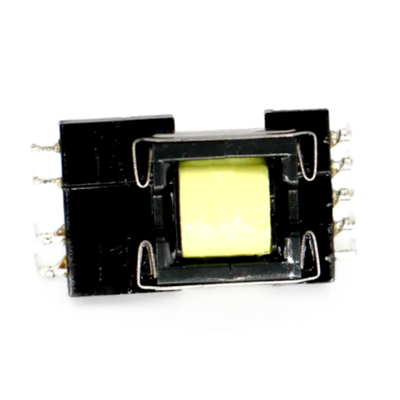

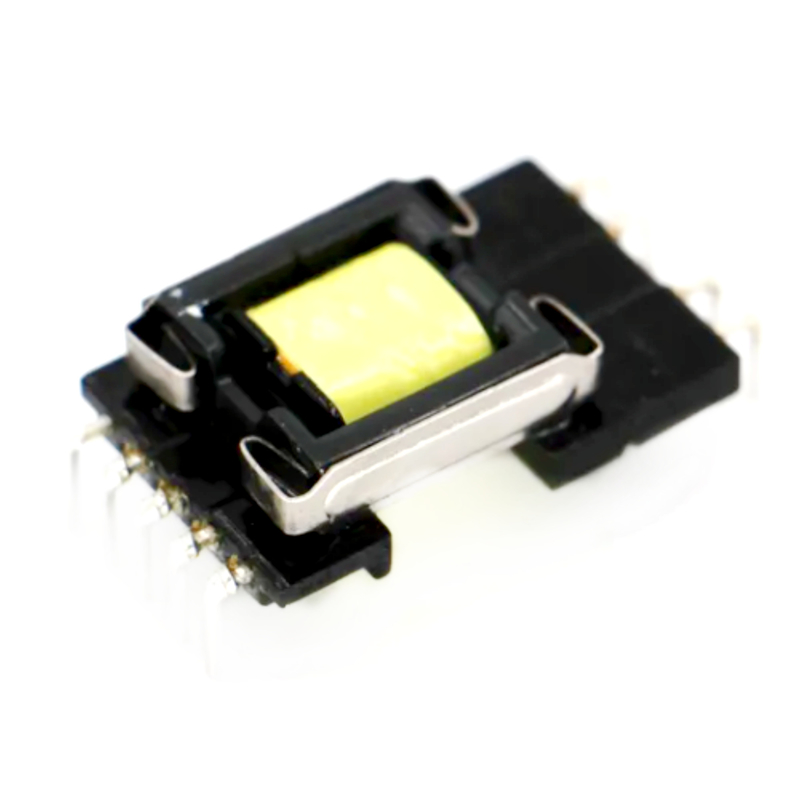

Efd15 SMD-Hochfrequenztransformator mit Clip (5+4Pin)

Efd15 SMD Type High Frequency Transformer with Clip (5+4Pin)

Produktdetails:

Markenname:	IKP

Zahlung und Versand AGB:

Min Bestellmenge:	1000
Preis:	0.72-0.77
Verpackung Informationen:	Karton
Lieferzeit:	10-15 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	100,000/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Grundlegende Informationen

Modell-Nr.

IKP-LF-EFD15

Arbeitsfrequenz

Hochfrequenz

Wicklungsstruktur

Mehrschichtspule

Betriebsart

Drosselspule

Magnetisierer-Struktur

Ferritspule

Anwendungsbereich

Drossel

Verpackungsform

Leistungsspulen

Marke

Ikp

Induktivitätswert

Variable Induktivität

Transportverpackung

Karton und Tablett

Spezifikation

IKP-LF-EFD15-002R

Markenzeichen

IKP-ELEC

Ursprung

China

HS-Code

85043190

Produktionskapazität

50000 STÜCK/Tag

Produktbeschreibung

MERKMALE:
1. Betriebsfrequenz: 50~200 kHz
2. Geringe magnetische Streuung, einfach zu bedienen, besonders für die Miniaturisierung des Netzteildesigns.
3. Die Netzfrequenz ändert sich aufgrund von Arbeits-, Sicherheitsbestimmungen und anderen Anforderungen an die unterschiedliche Temperatur.
1. Betriebsfrequenz: 50~200 kHz
2. Geringe magnetische Streuung, einfach zu bedienen, besonders für die Miniaturisierung des Netzteildesigns.
3. Die Netzfrequenz ändert sich aufgrund von Arbeits-, Sicherheitsbestimmungen und anderen Anforderungen an die unterschiedliche Temperatur.

Physikalische und elektrische Leistungsparameter:

Typ	Formstruktur	Abmessung						Leistungsbereich
Typ	Formstruktur	A	B	C	D	E	F	Leistungsbereich
EP7	Horizontal	10.0Max	10.0±0.5	7.6±0.5	3.5±0.3	2.4±0.3	5.3±0.5	8W Max
EP10		12.0Max	10.9±0.5	11.0±0.5	3.5±0.3	2.5±0.3	7.5±0.5	15W Max
EP13		15.0Max	11.7±0.5	13.7±0.5	3.5±0.3	2.5±0.3	10.0±0.5	20W Max
EP17		20.0Max	15.0±0.5	19.0±0.5	4.0±0.3	5.0±0.3	15.0±0.3	25W Max
EPC13		14.5Max	7.5±0.5	13.4±0.5	3.5±0.3	2.5±0.3	10.5±0.5	15W Max
EPC17		19.0Max	9.7±0.5	15.5±0.5	3.5±0.3	3.0±0.3	13.0±0.5	20W Max
EPC19		21.0Max	9.5±0.5	19.0±0.5	2.5±0.3	2.5±0.3	21.2±0.5	25W Max
EPC25		27.0Max	15.7±0.5	24.9±0.5	3.5±0.3	5.0±0.3	20.0±0.5	45W Max
EP7	SMD	10.0Max	8.25±0.5	6.6±0.5	0.3±0.1	2.5±0.3	8.9±0.5	4.5W Max
EP10		12.0Max	9.0±0.5	10.5±0.5	0.2±0.1	2.5±0.3	14.6±0.5	8W Max
EP13		14.0Max	10.0±0.5	13.0±0.5	0.4±0.1	2.5±0.3	17.0±0.5	15W Max
EPC10		11.5Max	4.65±0.5	9.0±0.5	0.25±0.1	2.5±0.3	11.5±0.5	8W Max
EPC13		15.0Max	6.7±0.5	14.2±0.5	0.2±0.1	3.0±0.3	19.7±0.5	15W Max
EPC17		19.0Max	9.4±0.5	17.3±0.5	0.3±0.1	3.5±0.3	23.0±0.5	20W Max
EPC19		21.0Max	9.6±0.5	19.0±0.5	0.35±0.1	2.5±0.3	24.1±0.5	25W Max
