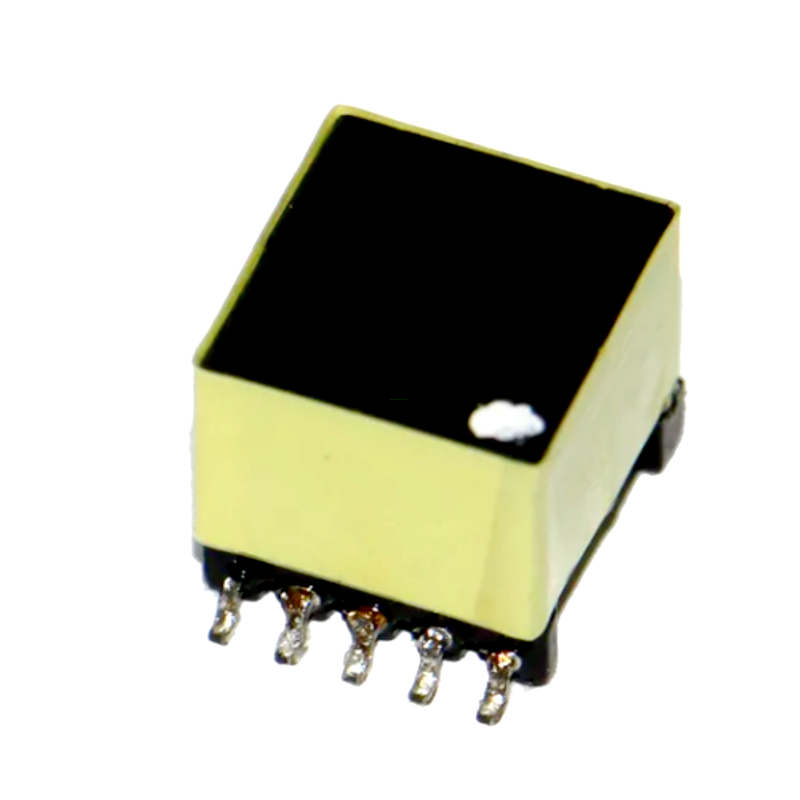

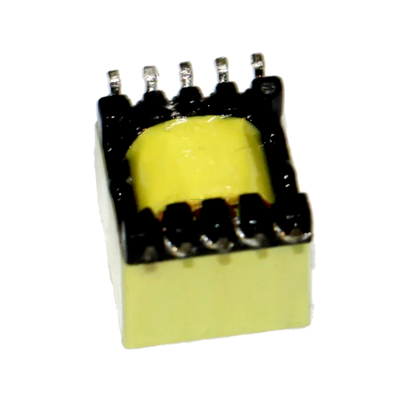

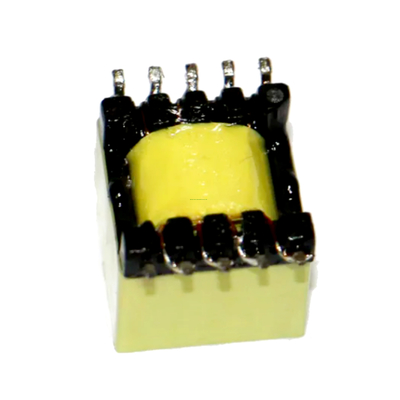

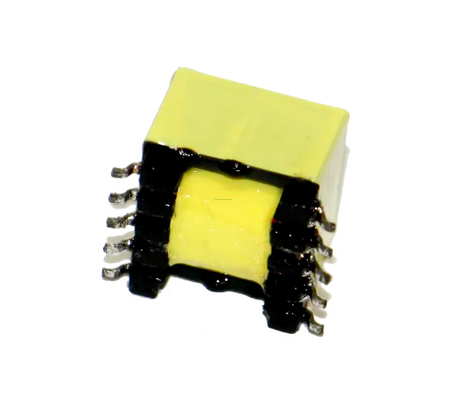

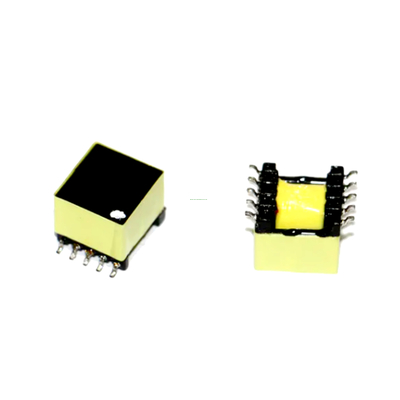

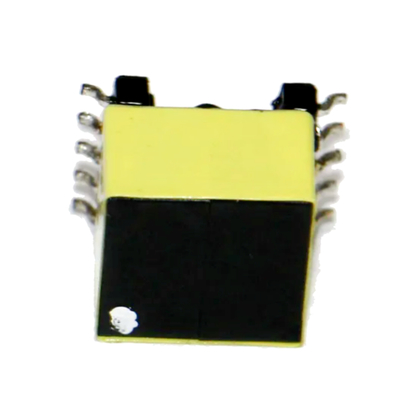

Name: Fabrikgefertigter Hochfrequenztransformator des Typs Ep13 mit UL/Ce/RoHS-Zertifikaten
Brand: IKP Electronics Co., Ltd.
SKU: TF-EP130000-001R
Price: 0.23 USD
Availability: InStock

Startseite Produkte CCFL-Transformatoren

Fabrikgefertigter Hochfrequenztransformator des Typs Ep13 mit UL/Ce/RoHS-Zertifikaten

Customized Factory Supplied Ep13 Type High Frequency Transformer with UL/Ce/RoHS Certitificates

Produktdetails:

Place of Origin:	CHINA
Markenname:	IKP
Zertifizierung:	CE/UL/REACH/ROHS
Model Number:	TF-EP130000-001R

Zahlung und Versand AGB:

Minimum Order Quantity:	1000
Preis:	0.23-0.26
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

Kontakt

Ausführliche Produkt-Beschreibung

Grundlegende Informationen.

Modell Nr.

Die in Absatz 1 genannten Angaben sind zu beachten.

Arbeitsfrequenz

Hochfrequenz

Struktur der Wicklung

Mehrschicht-Spule

Art des Betriebs

Hochfrequenz

Struktur des Magnetisators

Ferrit-Spule

Anwendungsbereich

Ersticken

Verpackungsform

Chip-Induktivität

Marke

Ichp

Induktionswert

Variable Induktor

Transportpaket

Ausgestopft

Spezifikation

EP13

Handelsmarke

IKP

Ursprung

China

HS-Code

85043090

Produktionskapazität

50000 Stück/Tag

Beschreibung des Produkts

Fabrikgefertigter Hochfrequenztransformator des Typs Ep13 mit UL/Ce/RoHS-Zertifikaten

Eigenschaften:
1. Betriebsfrequenz: 50~200KHz
2. Magnetflußleckage klein, leicht zu bedienen, insbesondere für die Miniaturisierung des Stromversorgungskonzeptes.
3Die Leistungsfrequenz ändert sich aufgrund der Arbeitsbedingungen, der Sicherheitsvorschriften und anderer Anforderungen der unterschiedlichen Temperaturen.

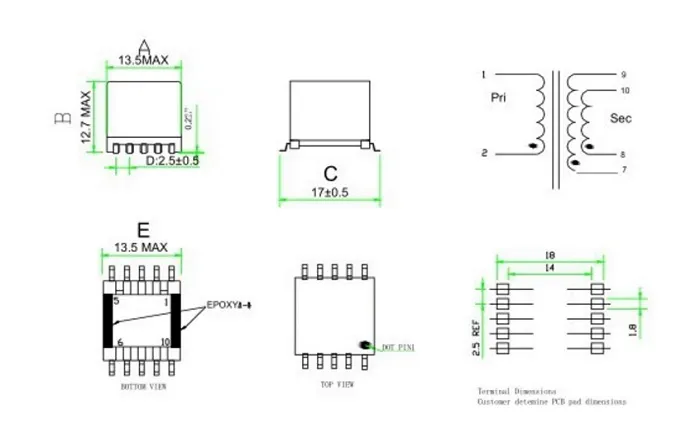

Physikalische und elektrische Leistungsparameter:

Typ	Formstruktur	Abmessung						Leistungsbereich
Typ	Formstruktur	Eine	B	C	D	E	F	Leistungsbereich
EP7	Horizontale	10.0Max	10.0±0.5	70,6 ± 0.5	3.5 ± 0.3	20,4 ± 0.3	5.3 ± 0.5	Maximal 8 W
EP10		12.0Max	100,9 ± 0.5	11.0±0.5	3.5 ± 0.3	2.5 ± 0.3	7.5 ± 0.5	Maximal 15 W
EP13		15.0Max	110,7 ± 0.5	130,7 ± 0.5	3.5 ± 0.3	2.5 ± 0.3	10.0±0.5	Maximal 20 W
EP17		20.0Max	15.0±0.5	19.0±0.5	4.0±0.3	5.0±0.3	15.0±0.3	Maximal 25 W
EPC13		14.5 Max	7.5 ± 0.5	130,4 ± 0.5	3.5 ± 0.3	2.5 ± 0.3	10.5 ± 0.5	Maximal 15 W
EPC17		19.0Max	90,7 ± 0.5	15.5 ± 0.5	3.5 ± 0.3	3.0±0.3	13.0±0.5	Maximal 20 W
EPC19		21.0Max	9.5 ± 0.5	19.0±0.5	2.5 ± 0.3	2.5 ± 0.3	21.2 ± 0.5	Maximal 25 W
EPC25		27.0Max	150,7 ± 0.5	240,9 ± 0.5	3.5 ± 0.3	5.0±0.3	20.0±0.5	Maximal 45 Watt
EP7	SMD	10.0Max	8.25 ± 0.5	60,6 ± 0.5	0.3 ± 0.1	2.5 ± 0.3	80,9 ± 0.5	4.5W Max.
EP10		12.0Max	9.0±0.5	10.5 ± 0.5	0.2 ± 0.1	2.5 ± 0.3	140,6 ± 0.5	Maximal 8 W
EP13		14.0Max	10.0±0.5	13.0±0.5	00,4 ± 0.1	2.5 ± 0.3	17.0±0.5	Maximal 15 W
EPC10		11.5 Max	4.65 ± 0.5	9.0±0.5	0.25 ± 0.1	2.5 ± 0.3	11.5 ± 0.5	Maximal 8 W
EPC13		15.0Max	60,7 ± 0.5	14.2 ± 0.5	0.2 ± 0.1	3.0±0.3	190,7 ± 0.5	Maximal 15 W
EPC17		19.0Max	90,4 ± 0.5	17.3 ± 0.5	0.3 ± 0.1	3.5 ± 0.3	23.0±0.5	Maximal 20 W
EPC19		21.0Max	90,6 ± 0.5	19.0±0.5	0.35 ± 0.1	2.5 ± 0.3	24.1 ± 0.5	Maximal 25 W
