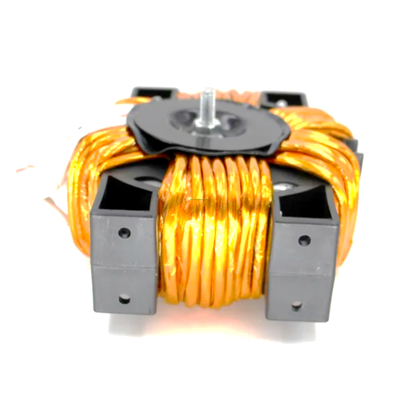

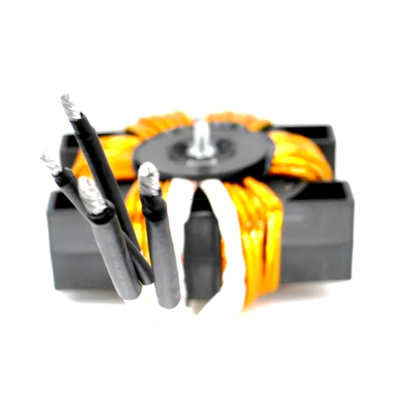

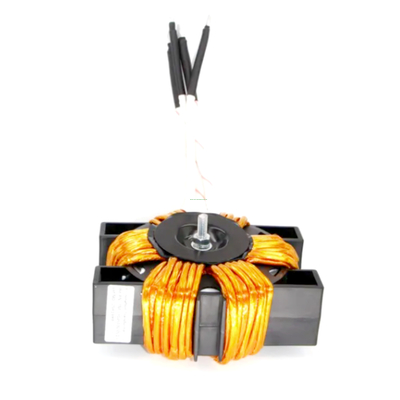

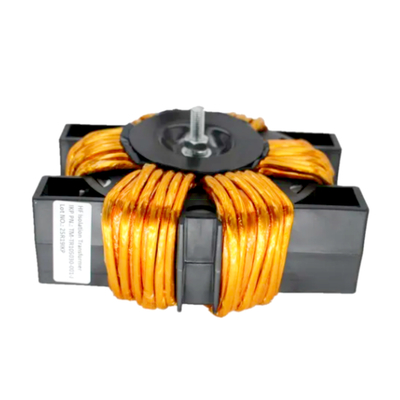

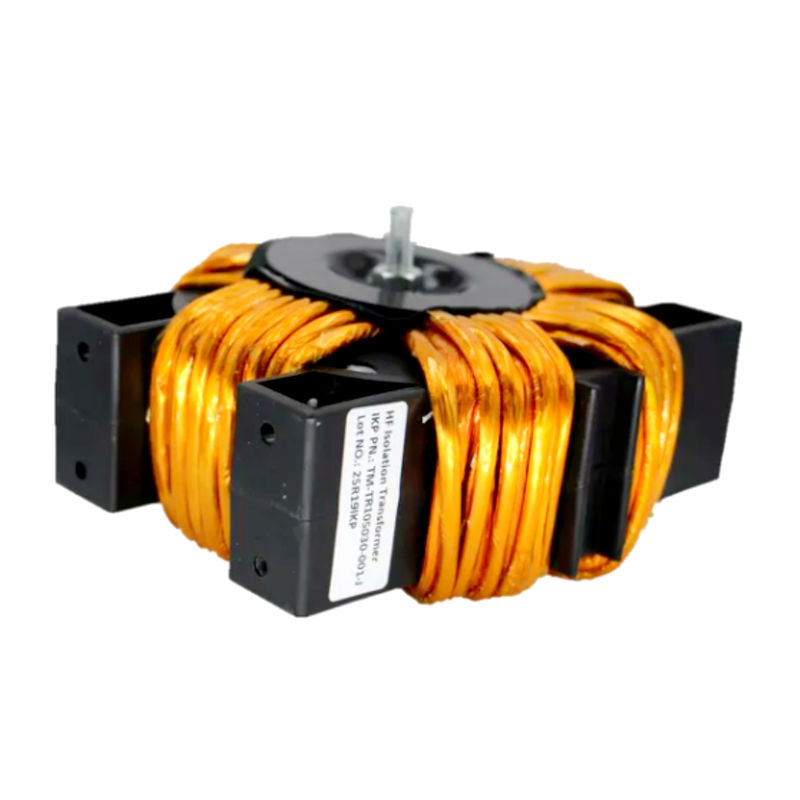

Normalerweise benötigen die Ein-End-Impulstransformatoren von Hochleistungs-Lichtbogenschweißinvertern Transformatorkerne mit geringen Hochfrequenzverlusten, hohem Bs und niedrigem Br. Daher erfordern Ausgangsfilter und Energiespeicherinduktivität die Eigenschaften von hohem Bs, geringem Verlust und konstanter Permeabilität. In diesem Fall haben wir eine horizontale Magnetbehandlung an nanokristalliner Legierung durchgeführt, um die Transformatorkerne mit niedrigem Br und konstanter Permeabilität herzustellen.
IKP ELECTRONICS ist ein führender Hersteller von hochleistungsfähigen, nicht-kristallinen und nanokristallinen Legierungskomponenten. Insbesondere seine hochleistungsfähigen nanokristallinen ultradünnen Bänder, nicht-kristallinen Reaktoren für Solarwechselrichter und EMV-Gleichtaktfilterinduktivitäten weisen ein hervorragendes technisches Niveau und eine ausgezeichnete Qualität auf, wodurch unsere Kunden Vorteile in wichtigen Wettbewerbsbereichen erzielen können.
Die Managementpolitik von IKP „Qualität zuerst, Kredit an erster Stelle und Praxisorientierung“ konzentriert sich auf Produktentwicklung und -produktion. Die Anforderungen des Kunden sind unser Ansporn, Fortschritte zu erzielen, die Zufriedenheit des Kunden ist unser Ziel. Wir wünschen uns Ihre Aufmerksamkeit und Unterstützung, lassen Sie uns gemeinsam zum gegenseitigen Vorteil arbeiten.
VORTEILE:
1. Neues Material: Der nanokristalline Legierungskern hat einen hohen spezifischen Widerstand, eine hohe magnetische Permeabilität, eine hohe Sättigungsmagnetinduktionsintensität und eine hohe Temperaturstabilität.
2. Neues Design: Die Struktur der neuen Wicklung ist kompakter und der Energieverlust ist sehr gering. Die Streuinduktivität beträgt nur 2 ~ 20 uH, was einem Zehntel der von ähnlichen Transformatoren entspricht. Daher wird das Systemdesign einfach und bequem.
3. Kleinere Größe und größere Kapazität: Jedes Gramm nanokristallines Material des neuen Transformators kann bei einer Frequenz von 20 kHz 15 W-25 W Leistung umwandeln (im Allgemeinen nur 8-9 W).
4. Sicherheit, hoher Wirkungsgrad, Energieeinsparung: Der extrem geringe Verlust macht den Wirkungsgrad des Transformators auf über 99 % und die Lastkontinuitätsrate erreicht 100 %. Es gibt eine gute Isolierung zwischen Primär- und Sekundärseite, und die Durchschlagfestigkeit übersteigt 10.000 Volt. Im Vergleich zu herkömmlichen Transformatoren haben die neuen Transformatoren unübertroffene Vorteile und Alternativen.
ANWENDUNG:
Amorphe und nanokristalline Materialien können Ferritmaterialien ersetzen. Hauptanwendungsbereiche: Hochfrequenz-Hochleistungs-Wechselrichter-Gleichstrom-Ladeversorgung in der Luft- und Raumfahrt und im maritimen Bereich, Hochfrequenz-Wechselrichter-Hochleistungs-Gleichstromversorgung für zivile und industrielle Zwecke, Ladegerät, Wechselrichter-Schweißmaschine, Galvanik-Stromversorgung, Elektrofahrzeug-Ladeausrüstung, Hochfrequenz-Induktionsheizungsversorgung, Hochfrequenz-Wechselrichter-Lichtbogenspritzstromversorgung, Heizungsrohrschweißstromversorgung, elektrische Funkenabscheidungs-Oberflächenstromversorgung, Hochleistungs-Ladegerät-Stromversorgung, Schaltnetzteil, Wechselrichter-Stromversorgung, unterbrechungsfreie Stromversorgung usw.
MUSTER- UND BESTELLBESCHREIBUNG:
Eingang und Ausgang sind erforderlich;
Druckanforderungen;
Kupfer oder Aluminium;
Produktgröße, z. B. Durchmesser, Höhe, Anschlussdrahtlänge;
Muster sind kostenpflichtig, im Anschluss an die Bestellung;
Es ist am besten, Produktzeichnungen oder Muster in natura zu haben;
Zahlen Sie 50 % Anzahlung im Voraus, die restlichen 50 % bei Lieferung.
Der Wechselrichtertransformator-Haupttransformator muss nach spezifischen Anforderungen angepasst werden, es gibt keinen Standardbestand. Unterschiedliche Designschemata, Materialauswahl und Produktionsprozesse bestimmen unterschiedliche Endpreise.

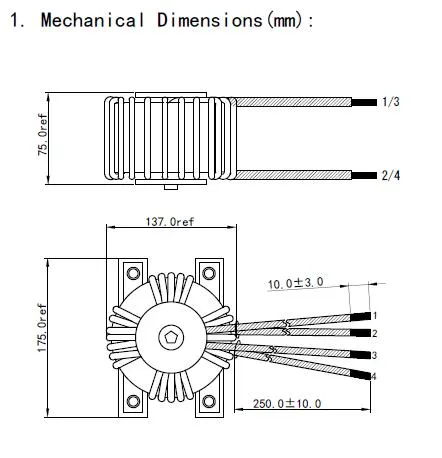

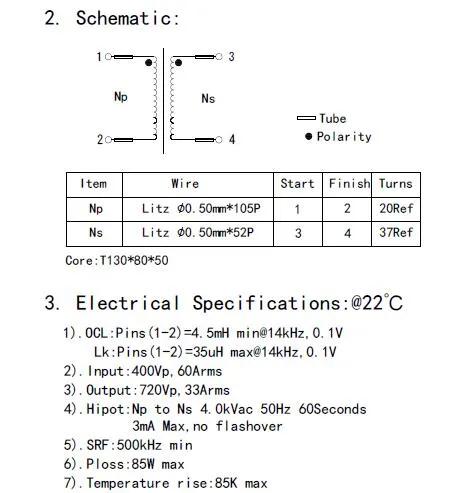

PRODUKTSPEZIFIKATIONEN:
| Modell |
Kerngröße (mm) |
Basisgröße |
Effektiver Querschnitt |
Magnetisch |
Empfohlen |
|
|
| |
|
|
Pfad |
|
Leistung |
|
|
| (mm) |
- Querschnittsfläche |
|
Schweißstrom |
|
| |
|
|
|
|
Länge |
|
P(f=20kHz) |
|
| |
|
|
|
|
|
|
|
S(cm2) |
|
|
|
| AD |
ID |
H |
|
AD |
ID |
H |
|
|
|
| |
L(cm) |
|
(kW) |
|
|
| IKP-PTT-64-40-20 |
64 |
40 |
20 |
|
|
66 |
37 |
23 |
1.68 |
16.3 |
|
2-4 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -68-43-20 |
68 |
43 |
20 |
|
|
72 |
40 |
24 |
1.75 |
17.4 |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -80-50-25 |
80 |
50 |
25 |
|
|
85 |
44 |
30 |
2.63 |
20.4 |
|
4.5 |
100/120A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -100-60-20 |
100 |
60 |
20 |
105 |
56 |
23 |
2.80 |
25.1 |
|
4-5 |
160/200A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -104-60-30 |
104 |
60 |
30 |
110 |
57 |
35 |
4.38 |
25.9 |
|
|
315A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -104-60-35 |
104 |
60 |
35 |
110 |
57 |
40 |
5.25 |
25.9 |
|
|
400A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -105-60-40 |
105 |
60 |
40 |
110 |
57 |
45 |
6.3 |
25.9 |
|
|
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -120-60-30 |
120 |
60 |
30 |
125 |
57 |
35 |
6.30 |
29.8 |
|
8-15 |
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -120-70-30 |
120 |
70 |
30 |
125 |
67 |
35 |
5.25 |
29.8 |
|
6-10 |
315-400A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -120-70-40 |
120 |
70 |
40 |
125 |
68 |
45 |
7.0 |
29.8 |
|
|
500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -130-80-40 |
130 |
80 |
40 |
136 |
76 |
45 |
7.00 |
33.0 |
|
15-20 |
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -130-80-50 |
130 |
80 |
50 |
136 |
76 |
55 |
8.75 |
33.0 |
|
23-25 |
500/630A |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -130-90-50 |
130 |
90 |
50 |
136 |
85 |
56 |
7.00 |
34.5 |
|
15-20 |
630A |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hinweis: Die obige Tabelle ist das Standardmodell des Kerns; wir können auch andere Spezifikationstransformatoren nach Kundenspezifikationen herstellen.
