Name: SMD-Hochfrequenztransformatoren des Typs Efd10/Efd15/Efd25/Efd40
Brand: IKP Electronics Co., Ltd.
SKU: IKP-LF-EFD Series
Price: 0.52 USD
Availability: InStock

Startseite Produkte CCFL-Transformatoren

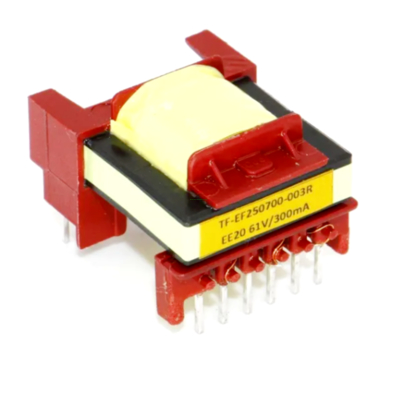

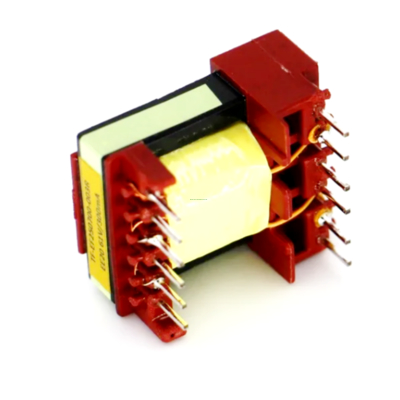

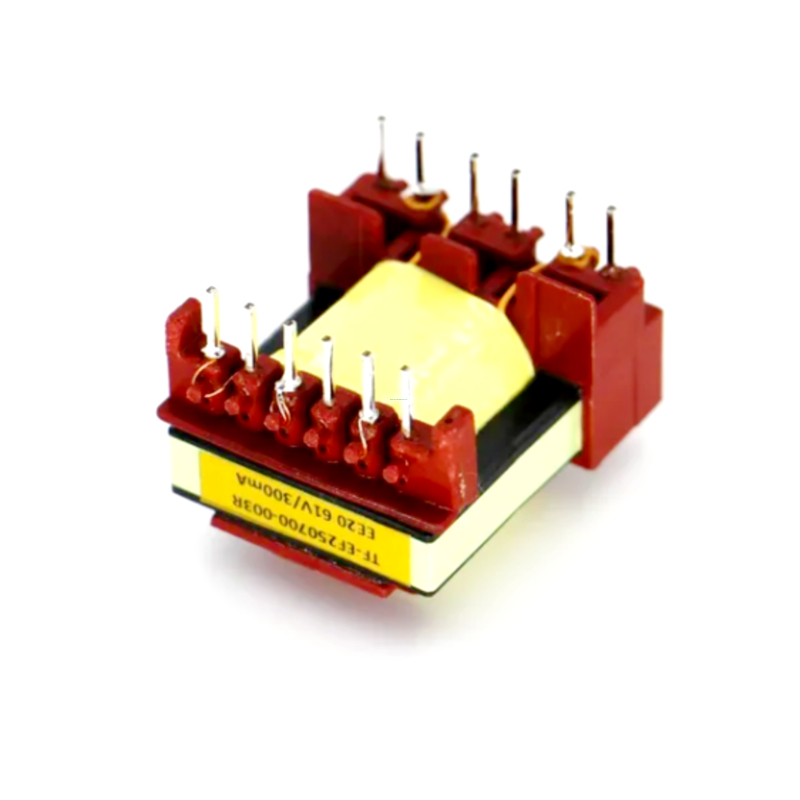

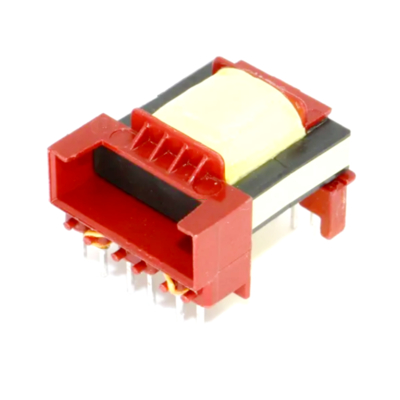

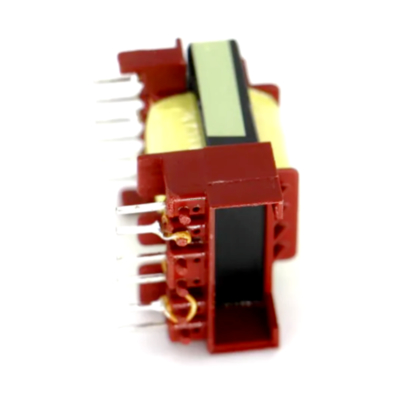

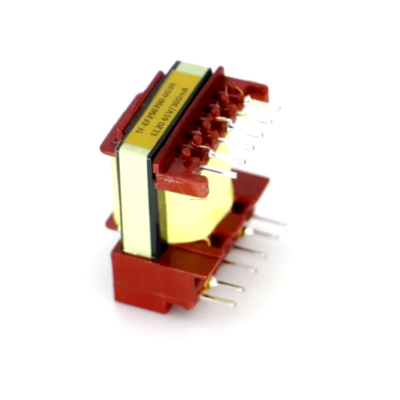

SMD-Hochfrequenztransformatoren des Typs Efd10/Efd15/Efd25/Efd40

SMD Type Efd10/Efd15/Efd25/Efd40 High Frequency Transformers

Produktdetails:

Place of Origin:	CHINA
Markenname:	IKP
Zertifizierung:	CE/UL/REACH/ROHS
Model Number:	IKP-LF-EFD Series

Zahlung und Versand AGB:

Minimum Order Quantity:	1000
Preis:	US$0.52-0.55
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

Kontakt

Ausführliche Produkt-Beschreibung

Grundlegende Informationen

Modell-Nr.

IKP-LF-EFD Serie

Kern

Kerntransformator

Kühlungsmethode

Trockentransformator

Wicklungsart

Getrennt gewickelter Transformator

Zertifizierung

ISO9001-2000, ISO9001, CCC

Verwendung

Einphasentransformator

Frequenzeigenschaften

Hochfrequenz

Kernform

Efd

Marke

Ikp

Transportverpackung

Karton & Tablett

Spezifikation

EFD SERIE

Markenzeichen

IKP-ELEC

Ursprung

Hefei, China

HS-Code

85043190

Produktionskapazität

50000 STÜCK/Woche

Produktbeschreibung

MERKMALE:
1. Betriebsfrequenz: 50~200 kHz
2. Geringe magnetische Streuung, hohe Leistungsdichte, geeignet für flaches Design.
3. Die Netzfrequenz ändert sich aufgrund von Arbeits-, Sicherheitsbestimmungen und anderen Anforderungen an die unterschiedliche Temperaturstufe.

Physikalische und elektrische Leistungsparameter

Typ	Formstruktur	Abmessung						Leistungsbereich
Typ	Formstruktur	A	B	C	D	E	F	Leistungsbereich
EFD10	SMD	12.0Max	5.1±0.5	14.6±0.5	0.3±0.1	2.54±0.3	12.4±0.5	12W Max
EFD12		14.0Max	6.2±0.5	16.3±0.5	0.3±0.1	3.0±0.3	20.0±0.5	15W Max
EFD15		16.5Max	7.5±0.5	14.8±0.5	0.4±0.1	2.4±0.3	21.4±0.5	25W Max
EFD20		22.0Max	9.6±0.5	20.1±0.5	0.4±0.1	3.75±0.3	25.1±0.3	30W Max
EFD25		26.5Max	12.6±0.5	26.0±0.5	0.4±0.1	5.0±0.3	31.5±0.5	45W Max
EFD30		31.5Max	11.8±0.5	31.0±0.5	3.7±0.3	5.0±0.3	40.0±0.5	100W Max
EFD40		49.0Max	12.7±0.5	44.3±0.5	4.2±0.3	5.0±0.3	65.0±0.5	350W Max
EFD50		57.0Max	12.7±0.5	48.7±0.5	4.6±0.3	5.0±0.3	72.4±0.5	650W Max
EFD15	Horizontal	16.0Max	8.5±0.5	16.5±0.5	3.5±0.1	3.7±0.3	13.8±0.5	20W Max
EFD20		21.0Max	10.5±0.5	20.5±0.5	4.0±0.1	4.0±0.3	17.0±0.3	25W Max
EFD25		26.0Max	13.5±0.5	26.2±0.5	4.2±0.1	5.0±0.3	22.5±0.5	45W Max
EFD30		32.0Max	15.0±0.5	31.5±0.5	3.5±0.3	5.0±0.3	28.0±0.5	100W Max
EFD40		41.5Max	22.0±0.5	46.5±0.5	4.0±0.3	5.0±0.3	35.0±0.5	350W Max
EFD50		52.0Max	13.0±0.5	48.7±0.5	2.5±0.3	5.0±0.3	72.2±0.5	550W Max
