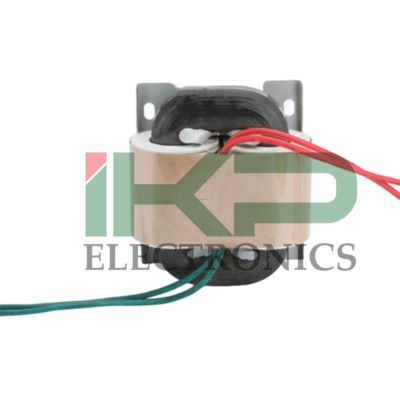

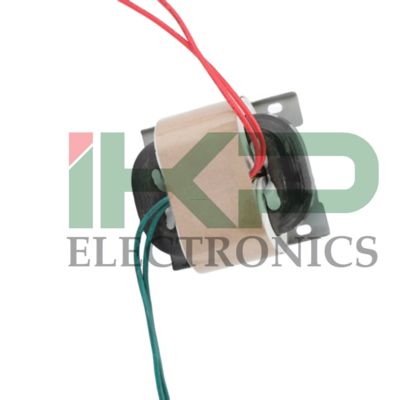

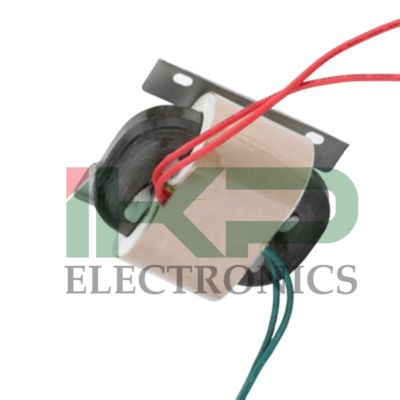

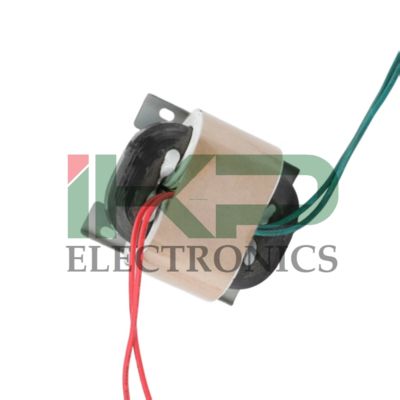

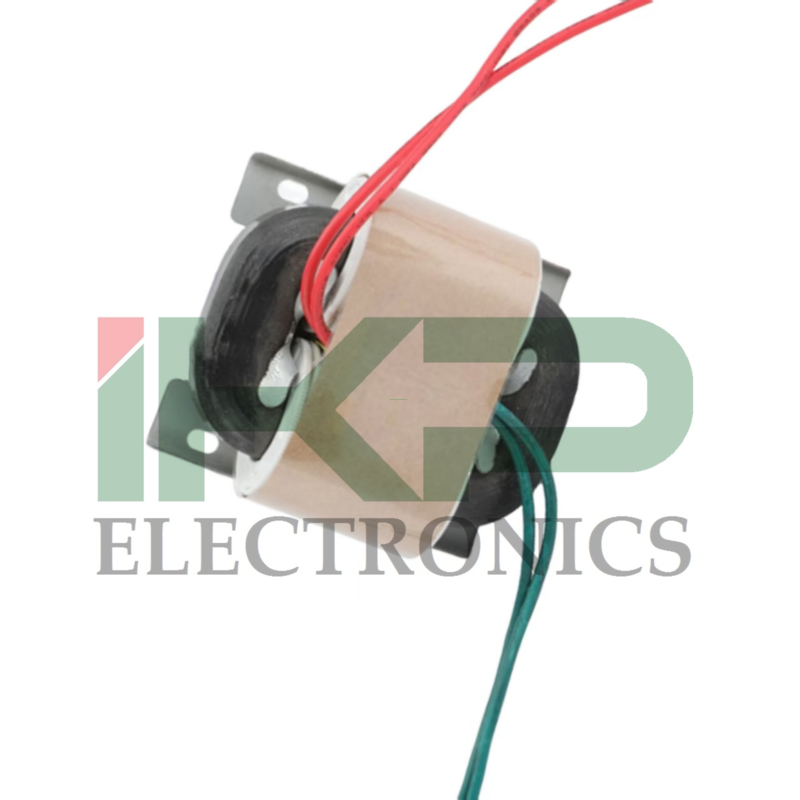

R Core Physikalische Abmessungen des Transformators mit 150-200VA Nennleistung

Hauptvorteile

1. Kompakte Größe und geringes Gewicht:Der R-Typ-Transformator verwendet einen ungeschnittenen, gewickelten Kern mit gleichmäßig kreisförmigem Querschnitt. Im Vergleich zu herkömmlichen E-I- oder C-Kern-Transformatoren kann er etwa 30 % kleiner im Volumen und 40 % leichter im Gewicht sein. Dieses kompakte Design erleichtert die Integration in Geräte mit Platzbeschränkungen.

2. Hoher Wirkungsgrad und geringe Verluste:Durch seinen nahtlosen Kern aus hochpermeablem Siliziumstahl werden Eisenverluste deutlich reduziert. Darüber hinaus verkürzt die geringe Entfernung zwischen den Wicklungen und dem Kern die Energieübertragungsstrecke, wodurch Wirkungsgrade von über 90 % erreicht werden. Außerdem ist die durchschnittliche Windungslänge des Kupferdrahtes kürzer, was die ohmschen Verluste und den Temperaturanstieg weiter reduziert.

3. Geringe Streuinduktivität und starke EMI-Unterdrückung:Die lückenlose Struktur des Kerns und die ausgewogene Wicklung führen zu einer extrem geringen magnetischen Flussstreuung. Sie minimiert effektiv elektromagnetische Interferenzen (EMI) an nahegelegenen elektronischen Bauteilen, ohne dass eine zusätzliche Abschirmung erforderlich ist. Diese Eigenschaft ist besonders wichtig in Anwendungen wie medizinischen Geräten und Präzisionsinstrumenten, bei denen die Signalreinheit entscheidend ist.

4. Geringes Rauschen und geringer Temperaturanstieg:Der ungeschnittene Kern absorbiert magnetostriktive Spannungen und sorgt in Kombination mit verlustarmen Materialien für einen sehr leisen Betrieb. Gleichzeitig erzeugen minimale ohmsche Verluste weniger Wärme, was zu einer hervorragenden Temperaturkontrolle und Eignung für den kontinuierlichen Langzeitbetrieb führt.

5. Sicherheit und Flammwidrigkeit:Die Primär- und Sekundärwicklungen werden separat unter Verwendung von PBT-Spulen hergestellt, was eine hervorragende Isolierung bietet, die mit mehreren internationalen Sicherheitsstandards übereinstimmt. Die Verwendung von flammhemmenden Materialien erhöht die Feuerbeständigkeit des Geräts zusätzlich.

6. Geringer Erregerstrom:Ein gut konstruierter R-Typ-Transformator hat einen deutlich reduzierten Erregerstrom, was den Leerlaufstromverbrauch senkt. Dies macht ihn ideal für Szenarien, die lange Zeiträume der Erregung, aber schwankende Lasten erfordern.

Typische Anwendungen

• Haushaltsgeräte:Wird in Leistungsmodulen für Klimaanlagen, Kühlschränke, Waschmaschinen und andere Geräte verwendet, um eine stabile Spannungsumwandlung und einen geräuscharmen Betrieb zu gewährleisten.
• Beleuchtungssysteme:Dient als Abwärtstransformator für Niederspannungsbeleuchtung (z. B. Landschaftsbeleuchtung, Vitrinen) und gewährleistet eine sichere und effiziente Stromversorgung.
• Kleine mechanische Geräte:Stellt isolierte Leistung für Steuerschaltungen in Werkzeugmaschinen und Automatisierungssystemen bereit und garantiert so Betriebssicherheit und -stabilität.

Abmessungen des Transformators
Modellnummer	A	W	X	E	F	G	B	C	T	t	Kapazität AV	Gewicht kg
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
Nennleistung		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
Eingangsspannung		220V/380V
Ausgangsspannung	7.5V	0.66A		2A		3.3A		5.3A		6.5A		8A
	9V	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12V	0.4A		1.2A		2A		3.3A		4.1A		5A
	15V	0.33A		1A		1.6A		2.6A		3.3A		4A
	24V	0.21A		0.6A		1A		1.6A		2A		2.5A
	9V-0-9V	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12V-0-12V	0.21A		0.6A		1A		1.6A		2A		2.5A
	24V-0-24V	0.1A		0.3A		0.5A		0.8A		1A		1.25A
Durchmesser * Höhe mm		58*47*26		75*61*37		82*70*39		97*77*43		99*80*48		102*92*48
Lochmittenabstand mm		45*33		68*48		55*45		70*60		70*60		75*65
Gewicht kg		0.25		0.4		0.5		0.7		0.9		1
Hinweis: Alle Abmessungen sind manuell gemessen; das tatsächliche Produkt kann abweichen.

.
