| Herkunftsort: | aus China |
| Markenname: | IKP |
| Zertifizierung: | CE/UL/REACH/ROHS |

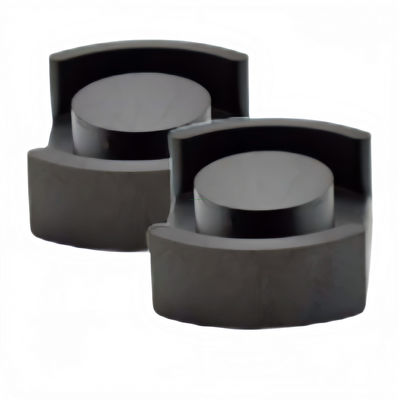

| Modellnummer: | DS ((POT) 3312 |
| Min Bestellmenge: | 1000 |
|---|---|
| Preis: | 0.02-0.1 |
| Verpackung Informationen: | Ausgestopft |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000/Woche |
Hohe magnetische Permeabilität: Er kann die Umwandlungseffizienz zwischen elektrischer Energie und magnetischer Energie effektiv umwandeln und eine effiziente Umwandlung elektromagnetischer Energie unter niedrigem Magnetfeld gewährleisten.
Niedrige Zwangswirkung: Unter Einwirkung eines äußeren Magnetfeldes kann er schnell den Magnetisierung- und Demagnetisierungsprozess erreichen.
Hohe magnetische Induktionsstärke: Er kann eine große magnetische Induktionsintensität in einem kleinen Volumen erreichen.
Gute Temperaturstabilität: Es hat eine gute Temperaturstabilität und kann eine stabile magnetische Leistung innerhalb eines breiten Temperaturbereichs aufrechterhalten.
Kompakte Struktur: Einfach zu installieren und zu bedienen und für die Anordnung verschiedener elektronischer Geräte geeignet.
Kostenvorteil: Die Rohstoffkosten sind relativ niedrig, der Produktionsprozess relativ einfach, der Preis erschwinglicher und es kann den Bedürfnissen der Großproduktion gerecht werden.
elektronische Produkte: Verwendet in Transformatoren, Induktoren, Filtern und anderen Komponenten zur Energieumwandlung und Filterfunktion.
Kommunikationsgeräte: Wird in Hochfrequenztransformatoren, Filtern und anderen Komponenten verwendet, um Signalverstärkung und Filterfunktionen zu erreichen.
Leistungselektronik: Verwendet in Transformatoren, Induktoren und anderen Komponenten zur Leistungsübertragung und -umwandlung.
Sektor erneuerbare Energien: Verwendet in Transformatoren, Induktoren und anderen Komponenten von Solar-, Wind- und anderen Energieerzeugungsanlagen, um Energieumwandlung und -speicherung zu erreichen.
Abbildung 12
| Spezifikation | Abbildung | Abmessung (mm) | Wirksamer Parameter | Induktionskoeffizient AL ((nH/N2) | Gewicht | ||||||||||
| Eine | B | C | D | E1 | E2 | F | C (mm)- Nein.) |
Eine e(mm2) |
Die (mm) |
Sie haben (mm)3) |
BP44 | BP95 | (Gramm/Paar) | ||
| DS ((POT) 2816 | 1 | 28.0±0.50 | 8.10 ± 0.20 | 19.00±0.40 | 11.10 ± 0.20 | 22.20 Minuten | 15.40 Minuten | 5.20 ± 0.20 | 0.38 | 107.00 | 41.60 | 4451.20 | 5200±25% | 6800 ± 25% | 27.80 |
| DS ((POT) 3012 | 1 | 30.0±0.60 | 6.00±0.20 | 20.30 ± 0.40 | 13.30 ± 0.20 | 25.00min | 18.20 Minuten | 3.20 ± 0.20 | 0.29 | 122.10 | 36.00 | 4395.60 | 6500 ± 25% | 9000±25% | 26.10 |
| DS ((POT) 3016 | 1 | 30.0±0.60 | 8.10 ± 0.20 | 20.30 ± 0.40 | 13.30 ± 0.20 | 25.00min | 18.20 Minuten | 5.30 ± 0.20 | 0.36 | 122.50 | 43.60 | 5341.00 | 6000±25% | 7800 ± 25% | 32.40 |
| DS ((POT) 3019 | 1 | 30.0±0.60 | 9.55 ± 0.20 | 20.30 ± 0.40 | 13.30 ± 0.20 | 25.00min | 18.20 Minuten | 6.75 ± 0.20 | 0.40 | 122.70 | 48.90 | 6000.03 | 5700 ± 25% | 7200±25% | 35.70 |
| DS ((POT) 3030-1 | 1 | 30.0±0.60 | 15.00±0.20 | 20.30 ± 0.40 | 13.30 ± 0.20 | 25.00min | 18.20 Minuten | 12.2 ± 0.20 | 0.55 | 126.60 | 69.36 | 8781.00 | 4000 ± 25% | 5300 ± 25% | 49.60 |
| DS ((POT) 3216 | 1 | 310,8 ± 0.50 | 8.50 ± 0.20 | 20.20 ± 0.40 | 13.30 ± 0.20 | 26.30 Minuten | 19.30 Minuten | 5.50 ± 0.20 | 0.36 | 128.30 | 46.01 | 5903.08 | 5500 ± 25% | 6800 ± 25% | 35.30 |
| DS ((POT) 3312 | 1 | 33.3 ± 0.50 | 6.10 ± 0.15 | 23.70 ± 0.40 | 13.50 ± 0.20 | 26.30 Minuten | 18.50 Minuten | 3.25 ± 0.20 | 0.25 | 147.00 | 36.95 | 5430.10 | 7000 ± 25% | 9800 ± 25% | 35.00 |
| DS ((POT) 3313 | 1 | 33.3 ± 0.50 | 6.50 ± 0.15 | 23.70 ± 0.40 | 13.50 ± 0.20 | 26.30 Minuten | 18.50 Minuten | 3.75 ± 0.20 | 0.26 | 147.40 | 38.20 | 5630.68 | 6500 ± 25% | 8200±25% | 36.85 |
| DS ((POT) 3316 | 1 | 33.3 ± 0.50 | 8.50 ± 0.15 | 23.70 ± 0.40 | 13.50 ± 0.20 | 26.80 ± 0.4 | 18.50 Minuten | 5.70 ± 0.20 | 0.30 | 148.40 | 44.50 | 6603.80 | 6000±25% | 7800 ± 25% | 42.10 |
| DS ((POT) 3319 | 1 | 33.2 ± 0.50 | 9.55 ± 0.15 | 23.70 ± 0.40 | 13.50 ± 0.20 | 26.80 ± 0.4 | 18.50 Minuten | 6.75 ± 0.20 | 0.35 | 147.40 | 51.40 | 7576.36 | 5800 ± 25% | 7200±25% | 45.70 |
| DS ((POT) 3414 | 1 | 34.0±0.50 | 7.15 ± 0.20 | 23.70 ± 0.40 | 13.50 ± 0.20 | 27.00min | 19.60 Minuten | 4.35 ± 0.20 | 0.28 | 147.00 | 41.55 | 6107.40 | 6500 ± 25% | 8500 ± 25% | 38.00 |
| DS ((POT) 3419 | 1 | 34.0±0.50 | 9.50 ± 0.20 | 23.70 ± 0.40 | 13.50 ± 0.20 | 27.00min | 19.60 Minuten | 6.60 ± 0.20 | 0.35 | 147.40 | 52.00 | 7664.80 | 5500 ± 25% | 7200±25% | 44.80 |
| DS ((POT) 3719 | 2 | 37.0±0.60 | 9.60 ± 0.20 | 27.50 ± 0.45 | 15.40 ± 0.25 | 30.70 ± 0.5 | 20.0±0.5 | 6.30 ± 0.20 | 0.28 | 189.00 | 52.50 | 9922.50 | 10000 ± 25% | 12000±25% | 56.80 |
| DS ((POT) 4020 | 1 | 390,8 ± 0.50 | 10.10 ± 0.20 | 28.30 ± 0.35 | 16.0±0.25 | 32.70 Minuten | 20.00min | 6.50 ± 0.20 | 0.27 | 208.00 | 55.80 | 11606.4 | 7800 ± 25% | 9200±25% | 69.30 |
| DS ((POT) 4027 | 1 | 390,8 ± 0.50 | 13.75 ± 0.20 | 28.30 ± 0.35 | 16.0±0.25 | 32.70 Minuten | 20.00min | 10.15 ± 0.20 | 0.33 | 208.00 | 69.20 | 14393.6 | 6500 ± 25% | 7800 ± 25% | 83.80 |
| DS ((POT) 4027-1 | 1 | 390,8 ± 0.50 | 13.75 ± 0.20 | 28.30 ± 0.35 | 16.0±0.25 | 33.00min | 23.00min | 10.15 ± 0.20 | 0.34 | 205.20 | 69.60 | 14282.0 | 6500 ± 25% | 7800 ± 25% | 83.90 |
Anmerkung:
Die Prüfbedingungen für den AL-Wert sind: 1 KHz, 0,3 V und 10 T
Die obigen Spezifikationen sind die Standard-Spezifikationen unseres Unternehmens und können entsprechend den besonderen Anforderungen der Kunden entworfen werden.
