| Place of Origin: | CHINA |
| Markenname: | IKP |
| Zertifizierung: | CE/UL/REACH/ROHS |

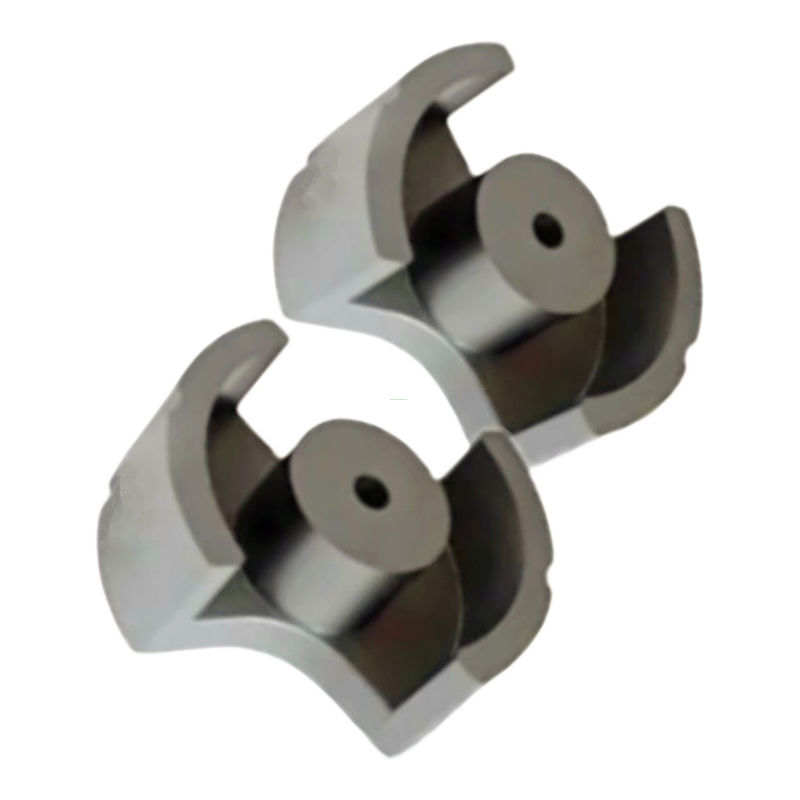

| Model Number: | PM62/49 |
| Minimum Order Quantity: | 1000 |
|---|---|
| Preis: | 0.09-1.1 |
| Packaging Details: | Carton |
| Delivery Time: | 10-15 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 100,000/week |
Vorteile:
Hohe magnetische Durchlässigkeit: Die Kernkörper von PM-MnZn-Powerferrit haben eine hohe magnetische Permeabilität, die eine effizientere Umwandlung zwischen elektrischer und magnetischer Energie ermöglicht.
Niedriger Verlust: Diese Kerne weisen während des Betriebs geringe Verluste auf, was zu einer verbesserten Geräteeffizienz beiträgt.
Hohe Curie-Temperatur: Die Curie-Temperatur von MnZn-Power-Ferritkernen des PM-Typs ist relativ hoch, so daß sie über einen breiten Temperaturbereich stabile magnetische Eigenschaften aufrechterhalten können.
Hohe elektrische Widerstandsfähigkeit: Die höhere elektrische Widerstandsfähigkeit trägt dazu bei, Wirbelstromverluste zu reduzieren, insbesondere bei Hochfrequenzanwendungen.
Gute Frequenzmerkmale: Sie verfügen über einen guten Frequenzbereich, was sie für Hochfrequenz-Leistungsumwandler, Filter und Isolationstransformatoren in Leistungselektronik geeignet macht.
Anwendungsbereiche:
Elektronische Produkte: Die NMZn-Power-Ferritkernen des PM-Typs werden in verschiedenen elektronischen Produkten wie Stromversorgungen für programmgesteuerte Schalter, Flüssigkristallbildschirme (LCD-Displays),mit einer Leistung von mehr als 50 W, Computer-Stromversorgungen und energiesparende Lampen.
Kommunikationsgeräte: In Kommunikationsgeräten dienen sie als Hochfrequenztransformatoren, Filter und andere Komponenten für Signalverstärkung und Filterfunktionen.
Elektroelektronik: Im Bereich der Leistungselektronik werden in Transformatoren, Induktoren und anderen Komponenten Leistungstransmission und -umwandlung erleichternder Kernstücke aus PM-Typ MnZn-Powerferrit verwendet.
Neue Energiefelder: Mit der rasanten Entwicklung von neuen Energiefahrzeugen und Ladestationen wird die Anwendung von MnZn-Power-Ferritkernen des PM-Types in Ladesäulen für Automobilen immer weiter verbreitet.Aufgrund ihrer Kostenvorteile und ihrer guten Kompatibilität, werden sie verwendet, um herkömmliche Permanentmagnetmaterialien zu ersetzen, wodurch eine bessere Leistung der Bauteile erreicht wird.
Abbildung 12
| Spezifikation | Abbildung | Abmessung (mm) | Wirksamer Parameter | Induktionskoeffizient AL ((nH/N2) | Gewicht | |||||||||
| Eine | B | C | D | E | F | G | Ich habe keine Ahnung.2) | (in mm) | Ich habe ihn nicht gesehen.3) | BP44 | BP95 | (Gramm/Paar) | ||
| PM22.5 | 2 | 22.50 ± 0.40 | 9.10 ± 0.15 | 15.00±0.3 | 90,4 ± 0.20 | 18.30 Minuten | 6.0±0.20 | 13.0min | 73.2 | 42.1 | 3081.7 | 3600 ± 25% | 4500 ± 25% | 18.20 |
| PM27/17 | 2 | 27.00±0.40 | 8.85 ± 0.15 | 18.00±0.3 | 11.0±0.20 | 22.0+0.5/-0.3 | 5.85 ± 0.20 | 17.1 ± 0.40 | 95.6 | 43.0 | 4110.8 | 5600 ± 25% | 7000 ± 25% | 24.40 |
| PM62/49 | 1 | 61.00±1.00 | 24.3 ± 0.30 | 25.10 ± 0.6 | 5.55 ± 0.30 | 48.80 Minuten | 17.0±0.30 | 29.0min | 570 | 108.8 | 62000.0 | 9700 ± 25% | 14400±25% | 357.0 |
| PM74/59 | 1 | 72.50 ± 1.50 | 29.50 ± 0.30 | 29.00±1.00 | 5.40 ± 0.30 | 57.50 Minuten | 20.5 ± 0.30 | 34.0min | 790 | 128.0 | 101120.0 | 11000±25% | 15500 ± 25% | 601.0 |
Anmerkung:
Die Prüfbedingungen für den AL-Wert sind: 1 KHz, 0,3 V und 10 T.
Die obigen Spezifikationen sind die Standard-Spezifikationen unseres Unternehmens und können entsprechend den besonderen Anforderungen der Kunden entworfen werden.
