| Place of Origin: | CHINA |
| Markenname: | IKP |
| Zertifizierung: | CE/UL/REACH/ROHS |
| Model Number: | PC50*5.3*1.0 |
| Minimum Order Quantity: | 1000 |
|---|---|
| Preis: | 0.01-0.2 |
| Packaging Details: | Carton |
| Delivery Time: | 10-15 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 100,000/week |
Hohe magnetische Durchlässigkeit: CP-Typen-Mn-Zn-Leistungskerne weisen typischerweise eine hohe magnetische Durchlässigkeit auf, die es ihnen ermöglicht, Magnetkraftleitungen in elektronischen Schaltkreisen effektiver zu leiten,Verbesserung der Effizienz der elektromagnetischen Umwandlung.
Niedriger Verlust: Diese Kerne weisen unter Betriebsbedingungen mit hoher Frequenz und hoher Flussdichte geringere Leistungsverluste auf, was dazu beiträgt, die Energieverluste zu reduzieren und den Gesamtwirkungsgrad der Anlagen zu verbessern.
Gute Temperaturmerkmale: CP-Typen-Mn-Zn-Leistungskerne erhalten stabile magnetische Eigenschaften über einen weiten Temperaturbereich, was für elektronische Geräte, die in rauen Umgebungen arbeiten, besonders wichtig ist.
Hohe Curie-Temperatur: Die CurieTemperatur ist ein wichtiger Parameter für magnetische Materialien, und Kraftkernen vom Typ CP MnZn haben in der Regel eine hohe CurieTemperatur,Das bedeutet, dass sie bei erhöhten Temperaturen eine gute magnetische Leistung behalten..
Wechseln von Stromversorgungen: Aufgrund ihrer hohen magnetischen Durchlässigkeit, ihres geringen Verlustes und ihrer guten Temperaturcharakteristiken werden Stromkernen des Typs CP Mn-Zn weit verbreitet bei Schaltvorrichtungen, Stromversorgungstransformatoren,und andere Kraftumwandlungsfelder.
Beleuchtungsgeräte: Bei Beleuchtungsgeräten wie LED-Treibern sorgen Leistungskerne des Typs CP Mn-Zn für einen stabilen Stromausgang und eine normale Beleuchtung der Lampen.
Elektronik für die Automobilindustrie: Mit dem kontinuierlichen Anstieg der Elektrifizierung der Automobilindustrie wird die Anwendung von CP-Mn-Zn-Leistungskernen in der Automobilelektronik immer weiter verbreitet.einschließlich Bordladegeräten, Navigationssysteme usw.
Kommunikationsgeräte: in Kommunikationsgeräten wie Mobiltelefonen und Basisstationen,CP-Typ Mn-Zn-Leistungskerne werden in Schlüsselkomponenten wie Filterinduktoren und Antennen-Matching verwendet, um die Signalübertragungsqualität zu verbessern.
Abbildung 1 Abbildung 23
Abbildung 4 Abbildung 56
| Spezifikation | Abbildung | Abmessung (mm) | BP95 | Gewicht | |||||||||||
| Eine | A1 | B | C | C1 | C2 | D | D1 | D2 | F | G | Induktoren | Q | (Gramm/Paar) | ||
| CP47*2.4 | 1 | 47.0±0.4 | 45 ± 0.4 | 20,4 ± 0.1 | 13.10Ref. | 11.66 ± 0.3 | 10.80Ref. | 3.2 ± 0.15 | 2.0±0.15 | 3.0Ref. | 1.0±0.15 | 0.85Ref. | 60,30 ± 8% | 135 ± 25% | 21.80 |
| CP49*0.85 | 2 | 49.0±0.5 | - Ich weiß. | 0.85 ± 0.05 | 9.89 ± 0.2 | - Ich weiß. | - Ich weiß. | 2.5 ± 0.20 | 1.875 ± 0.125 | 5.26 ± 0.2 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 13.60 |
| CP49*1.15 | 2 | 49.0±0.5 | - Ich weiß. | 1.15 ± 0.05 | 9.89 ± 0.2 | - Ich weiß. | - Ich weiß. | 2.5 ± 0.20 | 1.875 ± 0.125 | 5.26 ± 0.2 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 17.00 |
| CP49*22 | 2 | 49.0±0.5 | - Ich weiß. | 21 ± 0.5 | 9.89 ± 0.2 | - Ich weiß. | - Ich weiß. | 2.5 ± 0.20 | 1.875 ± 0.125 | 5.26 ± 0.2 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 17.00 |

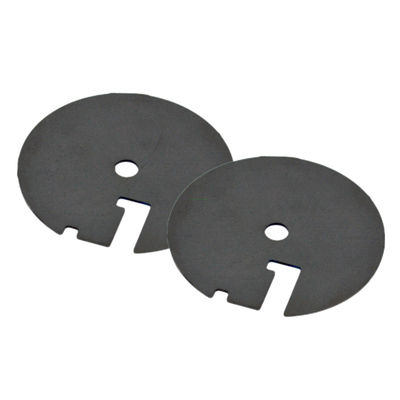

| CP50*1.0 | 3 | 49.5 ± 0.5 | - Ich weiß. | 1 ± 0.1 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 14.00 |

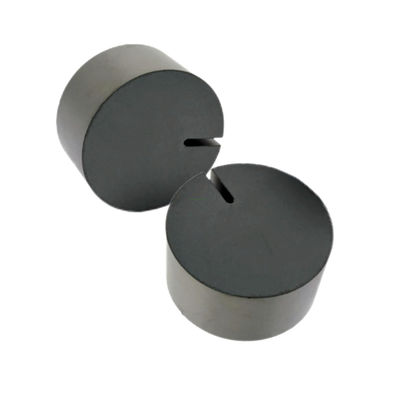

| CP50*30.0 | 3 | 49.5 ± 0.5 | - Ich weiß. | 30 ± 0.5 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 14.00 |
| CP50*5.3*1.0 | 4 | 49.5 ± 0.5 | - Ich weiß. | 1 ± 0.1 | 5.3 ± 0.3 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 14.00 |
| CP50*5.3*30.0 | 4 | 49.5 ± 0.5 | - Ich weiß. | 30 ± 0.5 | 5.3 ± 0.3 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 14.00 |
| CP52*47*0.8 | 5 | 51.5 ± 0.5 | - Ich weiß. | 00,8 ± 0.1 | 46.5 ± 0.5 | - Ich weiß. | - Ich weiß. | 430,4 ± 0.5 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 11.50 |
| CP52*47*30.0 | 5 | 51.5 ± 0.5 | - Ich weiß. | 30 ± 0.5 | 46.5 ± 0.5 | - Ich weiß. | - Ich weiß. | 430,4 ± 0.5 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 11.50 |
| CP50*48,5*5,3*30 | 6 | 49.5 ± 0.50 | 48.5 ± 0.5 | 30 ± 0.5 | 5.3 ± 0.3 | 4.95 ± 0.3 | 20,9 ± 0.3 | 14.7ref | 2.90 ± 0.3 | 2.70 ± 0.3 | - Ich weiß. | 7.5 ± 0.3 | - Ich weiß. | - Ich weiß. | 14.00 |
Anmerkung:
Die Prüfbedingungen für den AL-Wert sind: 1 KHz, 0,3 V und 10 T.
Die obigen sind die Standard-Spezifikationen unserer Firma, und wir können nach den speziellen Anforderungen der Kunden entwerfen.
