| Herkunftsort: | aus China |
| Markenname: | IKP |
| Zertifizierung: | CE/UL/REACH/ROHS |
| Modellnummer: | U60.5*13.9*15.4 |
| Min Bestellmenge: | 1000 |
|---|---|
| Preis: | 0.008-0.18 |
| Verpackung Informationen: | Ausgestopft |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000/Woche |
Vorteile:
Hohe magnetische Durchlässigkeit: U-förmige MnZn-Leistungskerne weisen typischerweise eine hohe magnetische Durchlässigkeit auf, was zur Steigerung der Effizienz und Leistung von Geräten beiträgt.
Niedriger Verlust: Unter Betriebsbedingungen mit hoher Frequenz und hoher Flussdichte haben U-förmige MnZn-Leistungskerne geringere Leistungsverluste, was zu geringeren Betriebskosten der Anlagen beiträgt.
Gute Stabilität: Die U-förmigen MnZn-Leistungskerne weisen eine hervorragende Temperaturstabilität und zeitliche Stabilität auf und erhalten eine gleichbleibende Leistung unter verschiedenen Umgebungsbedingungen.
Hohe Widerstandskraft: Ihre Widerstandsfähigkeit ist deutlich höher als die der metallischen magnetischen Materialien und unterdrückt die Erzeugung von Wirbelströmen in Schaltkreisen,die sie für Hochfrequenzanwendungen geeigneter machen.
Mechanische Festigkeit: Die U-Form verleiht dem Kern eine gewisse mechanische Festigkeit und erleichtert die Montage und Verwendung.
Niedrige Produktionskosten: Die Verwendung keramischer Verfahren ermöglicht die einfache Herstellung von Magnetringen und -kernen in verschiedenen Formen und Größen bei relativ niedrigen Herstellungskosten.
Anwendungsbereiche:
Schaltvorrichtungen für Stromversorgung: Aufgrund ihrer geringen Verluste und hohen magnetischen Durchlässigkeitsmerkmale werden U-förmige MnZn-Leistungskerne häufig in Schaltstromtransformatoren verwendet, um die Leistungsumwandlungseffizienz zu verbessern.
Leistungsfilter: In Leistungsfiltern unterdrücken U-förmige MnZn-Leistungskerne hoffrequentes Rauschen wirksam und erhöhen so die Stabilität der Leistung.
mit einer Breite von mehr als 20 mm: Aufgrund ihrer hohen magnetischen Durchlässigkeit und ihrer geringen Verlustmerkmale werden U-förmige MnZn-Leistungskerne auch häufig bei der Herstellung von Induktoren verwendet.in elektronischen Geräten für Funktionen wie Filtern weit verbreitet, Energiespeicher und mehr.
Elektronische Ausrüstung: U-förmige MnZn-Leistungskerne werden in den Leistungsumwandlern und externen Stromadaptern von Geräten wie LCD-Displays und PDP-Displays verwendet.zur Verbesserung der Leistungsumwandlungseffizienz und der Leistungsfähigkeit des Geräts.

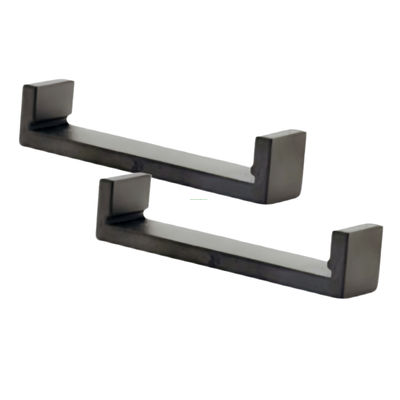

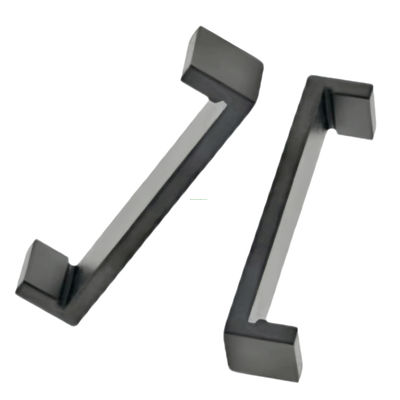

Abbildung 1 Abbildung 23
Abbildung 4 Abbildung 56
| Spezifikation | Abbildung | Abmessung (mm) | Kompressionsfestigkeit ((N) | Q-Wert | Induktionskoeffizient AL ((nH/N2) | Gewicht | |||||||
| Eine | B | C | D | D1 | E | H | BP40/PC95 | (Gramm/Paar) | |||||
| U40,5 × 15 × 13 | 1 | 40.1 ± 0.4 | 15 bis 0.2 | 13 ± 0.2 | 4.5 ± 0.2 | / | / | 5 ± 0.2 | ≥ 160 | ≥ 11 | ≥ 500 | 18.2 | |
| U48,4 mal 13,2 mal 14.8 | 1 | 480,4 ± 0.5 | 140,8 ± 0.2 | 13.2 ± 0.2 | 4.5 ± 0.2 | / | / | / | ≥ 160 | ≥ 15 | ≥ 600 | 19.9 | |
| U55,5 × 13,2 × 16 | 1 | 55.5 ± 0.5 | 16 ± 0.3 | 13.2 ± 0.2 | 4.5 ± 0.2 | / | / | / | ≥ 160 | ≥ 16 | ≥ 690 | 22.7 | |
| U60 × 13,2 × 15 | 2 | 60 ± 0.5 | 15 bis 0.2 | 13.2 ± 0.2 | 4.5 ± 0.2 | / | / | 4.5 ± 0.2 | ≥ 160 | ≥ 18 | ≥ 700 | 23 | |
| U60.5 mal 12.5 mal 19.3 | 2 | 60.5 ± 0.7 | 19.3 ± 0.2 | 12.5 ± 0.2 | 4.5 ± 0.2 | / | / | 5 ± 0.2 | ≥ 200 | > 12 | > 720 | 25.4 | |
| U60.5 mal 13.0 mal 15.4 | 2 | 60.5 ± 0.5 | 150,4 ± 0.15 | 13 ± 0.2 | 4.5 ± 0.2 | 5.3 ± 0.1 | ≥ 200 | > 185 | > 710 | 25.5 | |||
| U63,8 × 15 × 16 | 3 | 630,6 ± 0.4 | 16 ± 0.2 | 140,9 ± 0.2 | / | / | 52.5 Minuten | 5.3 ± 0.2 | ≥ 200 | ≥ 2 | ≥ 790 | 31.9 | |
| U73 × 13,2 × 14 | 2 | 73 ± 0.7 | 14 ± 0.2 | 13.2 ± 0.2 | 4.5 ± 0.1 | 4.5 ± 0.1 | ≥ 160 | ≥ 15 | ≥ 720 | 25.8 | |||
| U78.2 mal 13.2 mal 14.8 | 1 | 78.2 ± 0.5 | 140,8 ± 0.2 | 13.2 ± 0.2 | 4.5 ± 0.2 | / | / | / | ≥ 160 | ≥ 18 | ≥ 800 | 28.3 | |
| U78.2 mal 18.8 mal 12.5 | 5 | 78.2 ± 0.7 | 180,8 ± 0.3 | 12.5 ± 0.2 | 40,9 ± 0.2 | 4.5 ± 0.2 | / | 6 ± 0.1 | ≥ 200 | ≥ 19 | ≥ 860 | 31.2 | |
| U78 mal 9,0 mal 18.0 | 1 | 78 ± 0.7 | 9 ± 0.3 | 18 bis 0.3 | 5 ± 0.2 | / | / | 4.5 ± 0.2 | ≥ 160 | ≥ 18 | ≥ 800 | 25.8 | |
| U78,3 × 24 × 14 | 6 | 78.3 ± 0.4 | 24 ± 0.3 | 14 ± 0.3 | 10 ± 0.25 | / | 67.3 ± 0.4 | 10 ± 0.25 | / | / | / | 74.5 | |
| U79.1 mal 16.0 mal 4.5 | 4 | 79.1 ± 0.6 | 16 ± 0.2 | / | 50,8 ± 0.2 | 4.5 ± 0.2 | / | 4.5 ± 0.2 | ≥ 160 | ≥ 25 | ≥ 950 | 45 | |
| U92*22*10 | 1 | 92 ± 1 | 22 ± 0.3 | 10 ± 0.3 | 10 ± 0.3 | 10 ± 0.3 | / | / | / | / | / | 53.9 | |
Anmerkung:
Die Prüfbedingungen für den AL-Wert sind: 1 KHz, 0,3 V und 10 T.
Die obigen sind die Standard-Spezifikationen unserer Firma, und wir können nach den speziellen Anforderungen der Kunden entwerfen.
