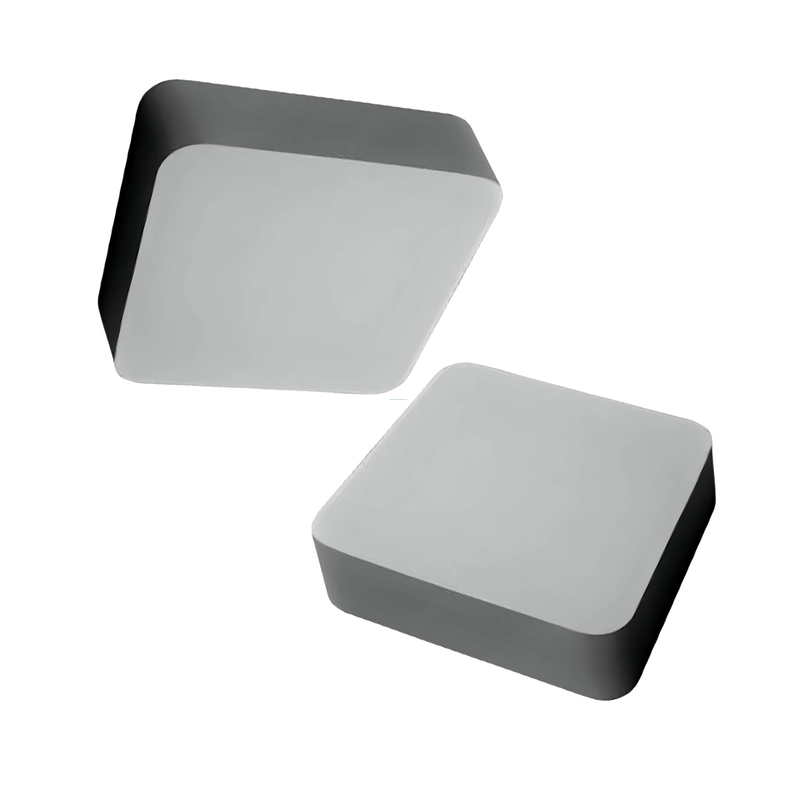

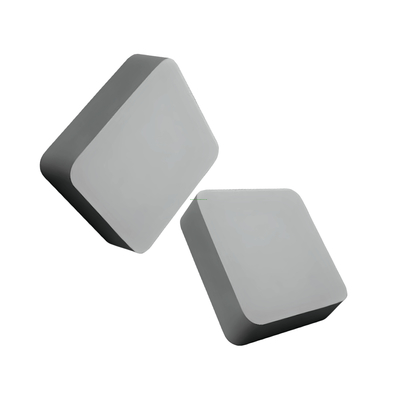

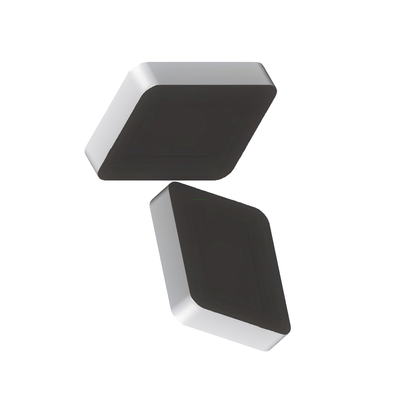

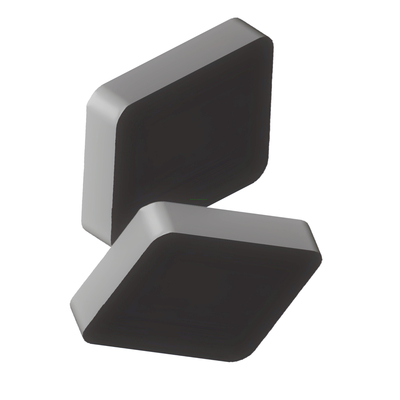

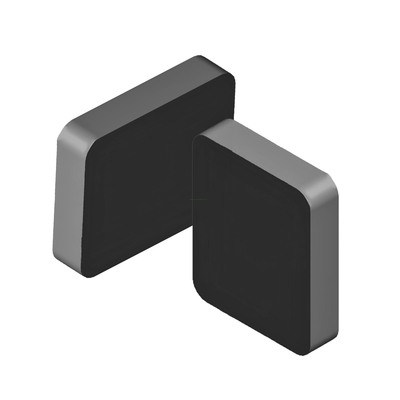

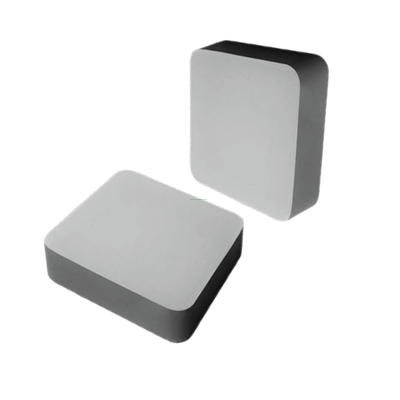

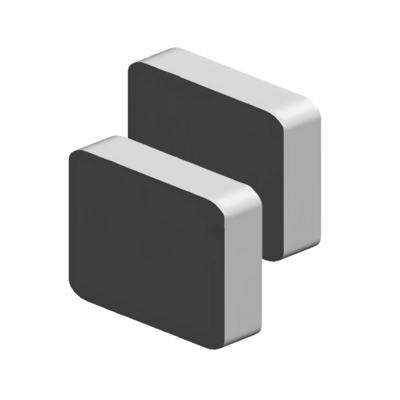

FeSiAl-Legierungskern Typ BR372312-Serie Parameter Silizium-Stahl-Transformatorkern

I. Vorteile von Metallpulverkerne des Typs BR

1. Hohe Widerstandskraft: Die Metallpulverpartikel werden durch eine Isolationsschicht (z. B. Oxid oder Polymer) isoliert, wodurch der Widerstand des Materials erheblich erhöht und die Wirbelstromverluste bei hohen Frequenzen verringert werden.mit einer Breite von mehr als 20 mm,.

2. Niedriger Verlust: Bei hohen Frequenzen (insbesondere innerhalb von 10 kHz bis 1 MHz) weisen BR-Kerne einen geringen Eisenverlust und einen geringen Wirbelstromverlust auf.Gewährleistung einer hohen Energieeffizienz und Eignung für Hochfrequenz-Energiekonversionsszenarien.

3. Hohe magnetische Durchlässigkeit: Die anfängliche magnetische Durchlässigkeit (μi) ist relativ hoch, typischerweise zwischen 10 und 30, wodurch die Induktivität wirksam erhöht wird und gleichzeitig ein geringer Restmagnetismus beibehalten wird, um Hystereseverluste zu vermeiden.

4. Gute DC-Bias-Eigenschaften: Die magnetische Durchlässigkeit verschlechtert sich langsam im Vorhandensein von Gleichspannungsstrom, was sie ideal für Anwendungen macht, die überlagerte Gleichspannung erfordern (z. B. Leistungsinduktoren, Filter).

5. Temperaturstabilität: Die magnetische Durchlässigkeit und der Magnetverlust bleiben innerhalb eines breiten Temperaturbereichs (-40°C bis 120°C) stabil und passen sich extremen Umgebungen an.

6. Ausgezeichnete Bearbeitungsfähigkeit: Kann in komplexe Formen hergestellt werden (z. B. toroidale, E- oder U-Form), die die Wicklung oder Integration in Schaltkreise erleichtern.

7. Starke Sättigungsbeständigkeit: Widerstandsfähig gegen magnetische Sättigung unter starken Magnetfeldern, geeignet für Hochspitzenstromszenarien (z. B. Energiespeicher-Induktoren in Schaltnetzteilen).

II. Anwendungsbereiche von Metallpulverkerne des Typs BR

1. Hochfrequenz-Leistungsinduktoren:

   Energiespeicher- und Filterinduktoren in Schaltnetzteilen (SMPS) und Gleichspannungs-Gleichspannungsumwandlern. Hochfrequenzinduktive Komponenten in Wechselrichtern und Frequenzumwandlern.

2. EMI-Filter:

   Induktoren für den gemeinsamen/differenziellen Modus zur Unterdrückung elektromagnetischer Störungen (EMI) in Stromleitungen und Signalleitungen.

3. HF- und Mikrowellengeräte:

   HF-Stocher und Impedanz-Matching-Induktoren in Kommunikationsgeräten. Hochfrequenzkomponenten in Radar- und Antennensystemen.

4. Elektronik für die Automobilindustrie:

   Hochfrequenz-Induktoren in eingebauten Ladegeräten und Gleichspannungs-Gleichspannungs-Wandlern. Filterelemente in Batteriemanagementsystemen (BMS).

5. Neue Energieanwendungen:

   Hochfrequenzfilter- und Energiespeicher-Induktoren in Photovoltaik-Wechselrichter und Windenergiewandlern.Kraftinduktoren in Ladegeräten für Elektrofahrzeuge.

6. Verbraucherelektronik:

   Hochfrequenz-Induktoren in Schnelllademodule für Smartphones und Laptops. Filterelemente in LED-Treiber-Stromversorgungen.

7. Industrieautomation:

   Anti-Interferenz-Filter-Induktoren in Servomotorantrieben und PLC-Steuerungen.

8. Militärische und Luft- und Raumfahrt:

   Spezialisierte Induktionskomponenten in Hochfrequenzkommunikationsgeräten und Radarsystemen.

Physische Dimensionen
