Ikp-Elektronik 3/4 Phasen-Gleichtakt Nanocrystalline entkernen Drosseln mit unterschiedlicher Größe

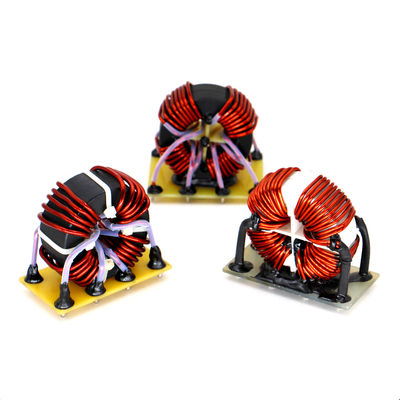

Ikp Electronics 3/4 Phase Common Mode Nanocrystalline Core Choke Coils with Different Size

Produktdetails:

Herkunftsort:	China
Markenname:	IKP
Modellnummer:	IKP-CMC-2022-12

Zahlung und Versand AGB:

Min Bestellmenge:	200PCS
Preis:	2.52USD
Verpackung Informationen:	Karton
Lieferzeit:	5-15 Arbeitstage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	10,000pcs/week

Kontakt

Ausführliche Produkt-Beschreibung

Produktbeschreibung

Funktionen & Anwendung
▪ Getrennte Wicklungen für minimale Kapazität zwischen den Wicklungen
▪ Einlagige Wicklungen für höchste Gleichtaktimpedanz über den breitesten Frequenzbereich
▪ ODER auf Nylongehäuse gewickelt, um die Wicklungen zu schützen
▪ Abstandhalter bietet 1-3 mm Kriechstrecke für UL-, CSA- und IEC-Konformität
▪ Alle verwendeten Materialien sind UL94-VO anerkannt
▪ Betriebstemperatur:-40ºCbis +105ºC.Geeignet für 50 Hz bis 500 KHz
▪ Erhältlich in vertikaler oder horizontaler Montage
▪ Anwendung umfasst Netzfilterung, EMI/REI für Schaltnetzteile
▪ Erhältlich in vertikaler Stiftleistenmontage für eine einfache Leiterplattenmontage
▪ Einfache FR-4 Platinenmontage Gute Vibrationsfestigkeit

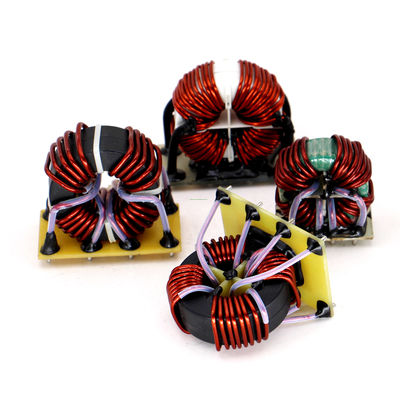

Ikp Electronics 3/4 Phase Common Mode Nanocrystalline Core Choke Coils with Different Size

Elektrische Eigenschaften:
Sockelmontierte Ringkern-Gleichtakt-Netzdrosseln

Teil Nr. #TOD-LI(A)	Induktivität	max.Gleichstrom Widerstand	Aktuell Bewertung	Montage	Abmessung (mm) Spulengrößencode A×B×C
#T310-280-13	0,280 mH	2,9 Milliohm	13A	Horizontal	38×38×19
#T250-425-8	0,425 mH	4,26 Milliohm	8A	Vertikal	32×30×21
#T310-580-13	0,580 mH	10 Milliohm	13A	Vertikal	38×38×18
#T250-1000-8	1.000mH	0,02 Ohm	8A	Vertikal	30×28×13
#T220-1000-3.2	1.000mH	15,3 Milliohm	3.2A	Vertikal	26×26×17
#T220-1500-2	1.500mH	18,0 Milliohm	3.2A	Vertikal	26×26×18
#T220-1800-5	1.800mH	0,05 Ohm	5A	Horizontal	26×28×18
#T220-2200-5	2.200mH	0,04 Ohm	5A	Vertikal	26×26×19
#T250-3500-1.5	3.500mH	80,0 Milliohm	1,5A	Horizontal	30×32×16
#T250-3700-4	3.700mH	0,007 Ohm	4A	Vertikal	30×32×17
#T310-7200-2.5	7.200mH	93,0 Milliohm	2,5A	Horizontal	38×40×18
#T310-11000-1.5	11.000mH	184,0 Milliohm	1,5A	Vertikal	40×40×19

Niedriges Profil, kleine Gleichtaktdrossel

Teil Nr. #TOD-LI(A)	Induktivität	max.Gleichstrom Widerstand	Gleichstrom Bewertung	Montage	Abmessung (mm) Spulengrößencode A×B×C
#T220-1180-7.5	1.180mH	12,5 Milliohm	7,5 Ampere	Horizontal	26×28×20
#T220-65-23.5	65.000μH	0,9 Milliohm	23,5 Ampere	Vertikal	26×26×18
#T220-100-19	100.000μH	1,3 Milliohm	19 Ampere	Vertikal	28×26×18
#T220-180-15	180.000μH	2,5 Milliohm	15 Ampere	Vertikal	26×26×20
#T220-470-12	470.000μH	4,0 Milliohm	12 Ampere	Vertikal	28×26×18
#T220-880-9	880.000μH	6,5 Milliohm	9 Ampere	Horizontal	28×30×20

Hochstrom-Gleichtakt-Netzdrosseln

Teil Nr. #TOD-LI(A)	Induktivität	max.Gleichstrom Widerstand	Aktuell Bewertung	Montage	Abmessung (mm) Spulengrößencode A×B×C
#T310-100-30	0,100 mH	3,0 Milliohm	30 Ampere	Horizontal	38×40×18
#T310-100-30A	0,100 mH	3,0 Milliohm	30 Ampere	Vertikal	36×36×15
#T310-150-20	0,150 mH	3,4 Milliohm	20Amps	Horizontal	36×36×16
#T310-150-20A	0,150 mH	3,4 Milliohm	20Amps	Vertikal	38×38×18
#T310-150-30	0,150 mH	3,5 Milliohm	30 Ampere	Vertikal	38×38×19
#T250-200-15	0,200 mH	5 Milliohm	15 Ampere	Horizontal	30×28×15
#T310-200-18	0,200 mH	5 Milliohm	18 Ampere	Horizontal	36×36×16
#T310-200-15A	0,200 mH	5 Milliohm	15 Ampere	Vertikal	38×38×18
#T250-200-18	0,200 mH	5 Milliohm	18 Ampere	Vertikal	30×28×15
#T250-300-15	0,300 mH	7,3 Milliohm	15 Ampere	Horizontal	30×32×18
#T250-300-15A	0,300 mH	7,3 Milliohm	15 Ampere	Vertikal	30×28×17
#T250-600-9	0,600 mH	10 Milliohm	9 Ampere	Horizontal	30×30×18
#T250-600-9	0,600 mH	10 Milliohm	9 Ampere	Vertikal	30×28×19

*Wir können kundenspezifische Teile mit spezifischen Anforderungen entwerfen und herstellen
