Name: Verschiedene Spezifikationen V/H/SMD DC/DC DC/AC Wechselrichter Typ Ferrit-Luftkern Allgemeiner Modus Kupferdraht Induktion Indoktor-Leistungsschmerz EMC Toroidalmodus Spulen
Brand: IKP Electronics Co., Ltd.
SKU: IKP-CMC-2022-1
Price: 0.48 USD
Availability: InStock

Startseite Produkte Gleichtaktdrosseln

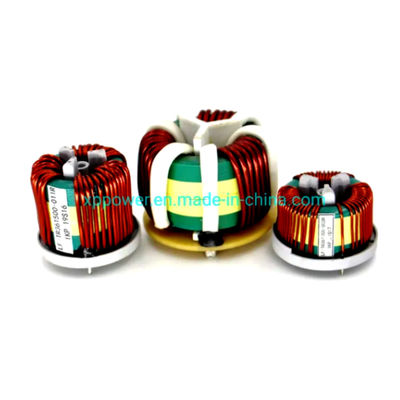

Verschiedene Spezifikationen V/H/SMD DC/DC DC/AC Wechselrichter Typ Ferrit-Luftkern Allgemeiner Modus Kupferdraht Induktion Indoktor-Leistungsschmerz EMC Toroidalmodus Spulen

Various Specifications V/H/SMD DC/DC DC/AC Inverter Type Ferrite Air Core Common Mode Copper Wire Induction Indoctor Power Choke EMC Toroidal Mode Coils

Produktdetails:

Herkunftsort:	China
Markenname:	IKP
Zertifizierung:	CE/UL/REACH/ROHS
Modellnummer:	IKP-CMC-2022-1

Zahlung und Versand AGB:

Min Bestellmenge:	1000
Preis:	0.48-0.68
Verpackung Informationen:	Karton
Lieferzeit:	10-15 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	100,000/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Grundlegende Informationen.

Modell Nr.

IKP-CMC-2022-1

Arbeitsfrequenz

Hochfrequenz

Struktur der Wicklung

Mehrschicht-Spule

Art des Betriebs

Schluckspirale

Struktur des Magnetisators

Ferrit-Spule

Anwendungsbereich

Ersticken

Verpackungsform

Stromspulen

Marke

Ichp

Induktionswert

Feste Induktor

Sicherheit

Einhaltung internationaler Sicherheitsvorschriften

Transportpaket

Karton/Palette

Spezifikation

CMC

Handelsmarke

IKP

Ursprung

China

HS-Code

85043190

Produktionskapazität

100000 PCS/Woche

Verpackung und Lieferung

Packungsgröße

15.00cm * 10.00cm * 10.00cm

Bruttogewicht der Packung

0.300 kg

Beschreibung des Produkts

Merkmale und Anwendung
▪ Getrennte Wicklungen für eine minimale Wicklungskapazität
▪ Einlagegewindungen für höchste Impedanz des gemeinsamen Modus über den breitesten Frequenzbereich
▪ Oder auf einem Nylonhüllen, um die Wicklungen zu schützen
▪ Spacer bietet 1-3 mm Kriechweite für UL, CSA, IEC-Konformität
▪ Alle verwendeten Materialien sind UL94-VO-zertifiziert
▪ Betriebstemperatur:-40oCbis +105oC. geeignet für 50 Hz bis 500 KHz
▪ Erhältlich in vertikaler oder horizontaler Aufhängung
■ Einsatz: Filterung von Stromleitungen, EMI/REI für Schaltanlagen
▪ Erhältlich in vertikaler Kopfhügelverbindung für die einfache PCB-Montage
▪ Einfache Anbringung von FR-4-Boards
Verschiedene Spezifikationen V/H/SMD DC/DC DC/AC Wechselrichter Typ Ferrit-Luftkern Allgemeiner Modus Kupferdraht Induktion Indoktor-Leistungsschmerz EMC Toroidalmodus Spulen

Verschiedene Spezifikationen V/H/SMD DC/DC DC/AC Wechselrichter Typ Ferrit-Luftkern Allgemeiner Modus Kupferdraht Induktion Indoktor-Leistungsschmerz EMC Toroidalmodus Spulen

Elektrische Eigenschaften:
Oberflächengestützte Toroidale Linienverschmuckungen

Teil Nr. #TOD-L-I(A)	Induktivität	Max. D.C. Widerstand	Strom Ratings	Montieren	Abmessung (mm) Spulengröße Code A×B×C
#T310-280-13	0.280mH	20,9 Milliohm	13A	Horizontale	38×38×19
#T250-425-8	0.425mH	4.26milli-ohm	8A	Vertikal	32×30×21
#T310-580-13	0.580mH	10 milliohm	13A	Vertikal	38×38×18
#T250-1000-8	1.000 mH	00,02 Ohm	8A	Vertikal	30×28×13
#T220-1000-3.2	1.000 mH	15.3milliohm	3.2A	Vertikal	26×26×17
#T220-1500-2	1.500 mH	18.0milliohm	3.2A	Vertikal	26×26×18
#T220-1800-5	10,800 mH	00,05 Ohm	5A	Horizontale	26×28×18
#T220-2200-5	2.200 mH	0.04 Ohm	5A	Vertikal	26×26×19
#T250-3500-1.5	3.500 mH	80.0milliohm	1.5A	Horizontale	30×32×16
#T250-3700-4	3.700 mH	0.007ohm	4A	Vertikal	30×32×17
#T310-7200-2.5	7.200 mH	93.0milliohm	2.5A	Horizontale	38×40×18
#T310-11000-1.5	11.000 mH	184.0milliohm	1.5A	Vertikal	40×40×19

Niedriges Profil, Kleingröße Common Mode Choke

Teil Nr. #TOD-L-I(A)	Induktivität	Max. D.C. Widerstand	Gleichstrom Ratings	Montieren	Abmessung (mm) Spulengröße Code A×B×C
#T220-1180-7.5	1.180mH	12.5milli-ohm	7.5 Ampere	Horizontale	26×28×20
#T220-65-23.5	65.000μH	0.9milli-ohm	23.5 Ampere	Vertikal	26×26×18
#T220-100-19	100.000μH	10,3 Milliohm	19 Ampere	Vertikal	28×26×18
#T220-180-15	180.000μH	2.5milli-ohm	15 Ampere	Vertikal	26×26×20
#T220-470-12	470.000μH	4.0milliohm	12 Ampere	Vertikal	28×26×18
#T220-880-9	880.000μH	6.5milli-ohm	9 Ampere	Horizontale	28×30×20

Stromverschmutzungen im allgemeinen Betriebsmodus

Teil Nr. #TOD-L-I(A)	Induktivität	Max. D.C. Widerstand	Strom Ratings	Montieren	Abmessung (mm) Spulengröße Code A×B×C
#T310-100-30	0.100 mH	3.0milliohm	30 Ampere	Horizontale	38×40×18
#T310-100-30A	0.100 mH	3.0milliohm	30 Ampere	Vertikal	36×36×15
#T310-150-20	0.150 mH	3.4milli-ohm	20 Amops	Horizontale	36×36×16
#T310-150-20A	0.150 mH	3.4milli-ohm	20 Amops	Vertikal	38×38×18
#T310-150-30	0.150 mH	3.5milli-ohm	30 Ampere	Vertikal	38×38×19
#T250-200-15	0.200 mH	5 milliohm	15 Ampere	Horizontale	30×28×15
#T310-200-18	0.200 mH	5 milliohm	18 Ampere	Horizontale	36×36×16
#T310-200-15A	0.200 mH	5 milliohm	15 Ampere	Vertikal	38×38×18
#T250-200-18	0.200 mH	5 milliohm	18 Ampere	Vertikal	30×28×15
#T250-300-15	0.300 mH	7.3milli-ohm	15 Ampere	Horizontale	30×32×18
#T250-300-15A	0.300 mH	7.3milli-ohm	15 Ampere	Vertikal	30×28×17
#T250-600-9	0.600 mH	10milli-Ohm	9 Ampere	Horizontale	30×30×18
#T250-600-9	0.600 mH	10milli-Ohm	9 Ampere	Vertikal	30×28×19

*Wir können entwerfen und herstellen Sie angepasste Teil mit spezifischen Anforderungen
