Hochstrom-Toroidal-Kern-Common-Mode-Drosselspulen für neue Energie

Hochstrom-Toroidal-Kern-Common-Mode-Drosselspulen für neue Energie

    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy

    Produktdetails:

    Herkunftsort: China
    Markenname: IKP
    Zertifizierung: CE/UL/REACH/ROHS
    Modellnummer: LF-TR502000-005R

    Zahlung und Versand AGB:

    Min Bestellmenge: 1000
    Preis: 1.79-1.99
    Verpackung Informationen: Karton
    Lieferzeit: 10-15 Tage
    Zahlungsbedingungen: L/C, T/T
    Versorgungsmaterial-Fähigkeit: 100,000/Woche
    Kontakt
    Ausführliche Produkt-Beschreibung

    Grundlegende Informationen.

    Modell Nr.
    LF-TR502000-005R
    Arbeitsfrequenz
    Hochfrequenz
    Struktur der Wicklung
    Doppelwickelungen
    Art des Betriebs
    Schluckspirale
    Struktur des Magnetisators
    Ferrit-Spule
    Anwendungsbereich
    Ersticken
    Verpackungsform
    Stromspulen
    Marke
    Ichp
    Induktionswert
    Variable Induktor
    Transportpaket
    Ausgestopft
    Spezifikation
    T5020
    Handelsmarke
    IKP
    Ursprung
    China
    HS-Code
    85043190
    Produktionskapazität
    3000 Stück/Tag

    Beschreibung des Produkts

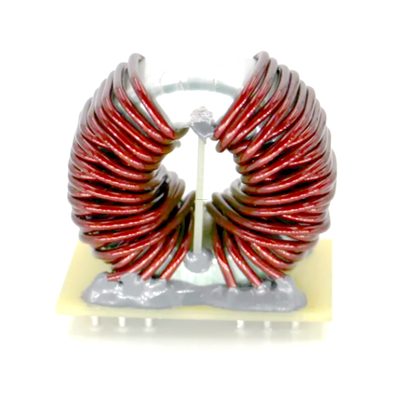

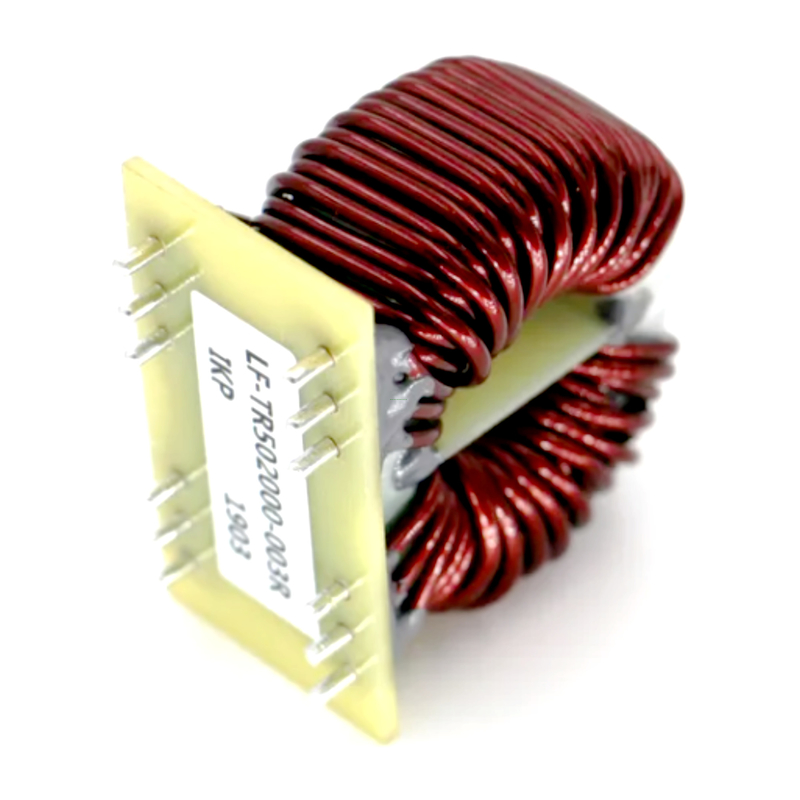

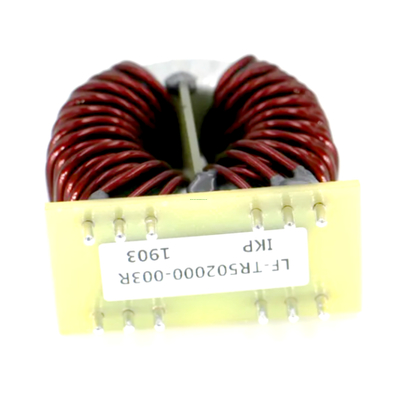

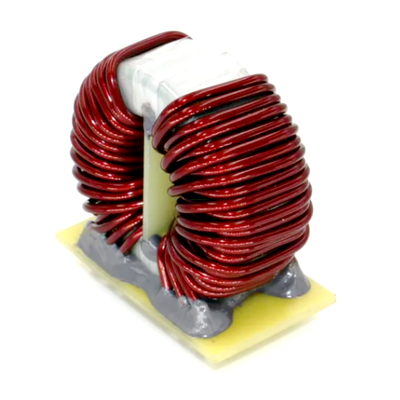

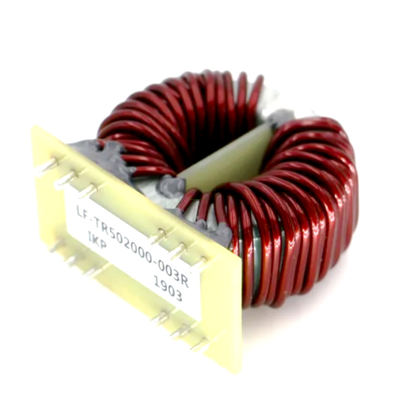

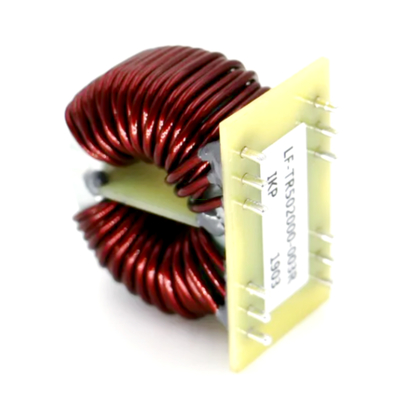

    Hochstrom-Toroidal-Kern-Common-Mode-Drosselspulen für neue Energie

    Eigenschaften:
    1. getrennte Wickelungen für eine Mindestwickelkapazität
    2. Einlagenschwingen für höchste Impedanz des gemeinsamen Modus über den breitesten Frequenzbereich
    3. geeignet für 50 Hz bis 500 KHz
    4. Spacer bietet 1-3 mm Kriechweite für UL, CSA, IEC-Konformität
    5. Alle verwendeten Materialien sind UL94-VO anerkannt
    6. Betriebstemperatur:-55 °Cbis +105oC
    7. Erhältlich in vertikaler oder horizontaler Befestigung
    8. Erhältlich in vertikaler Kopfhaut für die einfache PCB-Montage
    9Einfache Montage von FR-4-Boards

    Anwendung:
    Niedrigfrequente Wechselstromreaktor, Solarstromsystem, Klimaanlage, Windstromsystem, automatische Antriebsmaschine, Induktionsheizung, Schweißmaschine, Papierindustrie, RFI Unterdrückungschoke,Gleichspannungs- und Gleichspannungswandler, IP- und OP-Geräte.

    Elektrische Spezifikationen:
    6*6*3 7*7*4 8*6*3 8*6*4 9*6*5 10*6*5
    12*6*4 12.7 mal 7.9 mal 4.5 12.7 mal 7.9 mal 5.2 12.7*7.9*7 13*7*5 14*8*4
    14*8*9 14*9*5 16*9*5 16*9*8 16*10*5 16*10*8
    16*12*8 18*10*7 18*10*12 19*13*6 20*10*10 20*10*12
    20*12*8 20*12*10 22 mal 14 mal 6.5 22*14*8 31*19*8 31*19*12
    31*19*15 36*23*15 37*22*10 37*22*14 38*19*13 38*22*16


    Oberflächengestützte Toroidale Linienverschmuckungen
    Teil Nr. Induktivität Max. D.C.
    Widerstand    		 Strom
    Ratings    		 Montieren Abmessung (mm)
    Spulengröße Code A×B×C
    T310-280-13 0.280mH 20,9 Milliohm 13A Horizontale 38 × 38 × 19
    T250-425-8 0.425mH 4.26milli-ohm 8A Vertikal 32 × 30 × 21
    T310-580-13 0.580mH 10 milliohm 13A Vertikal 38 × 38 × 18
    T250-1000-8 1.000 mH 00,02 Ohm 8A Vertikal 30 × 28 × 13
    T220-1000-3.2 1.000 mH 15.3milliohm 3.2A Vertikal 26 × 26 × 17
    T220-1500-2 1.500 mH 18.0milliohm 3.2A Vertikal 26 × 26 × 18
    T220-1800-5 10,800 mH 00,05 Ohm 5A Horizontale 26 × 28 × 18
    T220-2200-5 2.200 mH 0.04 Ohm 5A Vertikal 26 × 26 × 19
    T250-3500-1.5 3.500 mH 80.0milliohm 1.5A Horizontale 30 × 32 × 16
    T250-3700-4 3.700 mH 0.007ohm 4A Vertikal 30 × 32 × 17
    T310-7200-2.5 7.200 mH 93.0milliohm 2.5A Horizontale 38 × 40 × 18
    T310-11000-1.5 11.000 mH 184.0milliohm 1.5A Vertikal 40 × 40 × 19

    Niedriges Profil, Kleingröße Common Mode Choke
    Teil Nr. Induktivität Max. D.C.
    Widerstand    		 Gleichstrom
    Ratings    		 Montieren Abmessung (mm)
    Spulengröße Code A×B×C
    T220-1180-7.5 1.180mH 12.5milli-ohm 7.5 Ampere Horizontale 26 × 28 × 20
    T220-65-23.5 65.000μH 0.9milli-ohm 23.5 Ampere Vertikal 26 × 26 × 18
    T220-100-19 100.000μH 10,3 Milliohm 19 Ampere Vertikal 28 × 26 × 18
    T220-180-15 180.000μH 2.5milli-ohm 15 Ampere Vertikal 26 × 26 × 20
    T220-470-12 470.000μH 4.0milliohm 12 Ampere Vertikal 28 × 26 × 18
    T220-880-9 880.000μH 6.5milli-ohm 9 Ampere Horizontale 28 × 30 × 20

    Stromverschmutzungen im allgemeinen Betriebsmodus
    Teil Nr. Induktivität Max. D.C.
    Widerstand    		 Strom
    Ratings    		 Montieren Abmessung (mm)
    Spulengröße Code A×B×C
    T310-100-30 0.100 mH 3.0milliohm 30 Ampere Horizontale 38 × 40 × 18
    T310-100-30A 0.100 mH 3.0milliohm 30 Ampere Vertikal 36 × 36 × 15
    T310-150-20 0.150 mH 3.4milli-ohm 20 Amops Horizontale 36 × 36 × 16
    T310-150-20A 0.150 mH 3.4milli-ohm 20 Amops Vertikal 38 × 38 × 18
    T310-150-30 0.150 mH 3.5milli-ohm 30 Ampere Vertikal 38 × 38 × 19
    T250-200-15 0.200 mH 5 milliohm 15 Ampere Horizontale 30 × 28 × 15
    T310-200-18 0.200 mH 5 milliohm 18 Ampere Horizontale 36 × 36 × 16
    T310-200-15A 0.200 mH 5 milliohm 15 Ampere Vertikal 38 × 38 × 18
    T250-200-18 0.200 mH 5 milliohm 18 Ampere Vertikal 30 × 28 × 15
    T250 - 300 - 15 0.300 mH 7.3milli-ohm 15 Ampere Horizontale 30 × 32 × 18
    T250-300-15A 0.300 mH 7.3milli-ohm 15 Ampere Vertikal 30 × 28 × 17
    T250-600-9 0.600 mH 10milli-Ohm 9 Ampere Horizontale 30 × 30 × 18
    T250-600-9 0.600 mH 10milli-Ohm 9 Ampere Vertikal 30 × 28 × 19
    *Wir können entwerfen und herstellen Sie angepasste Teil mit spezifischen Anforderungen
