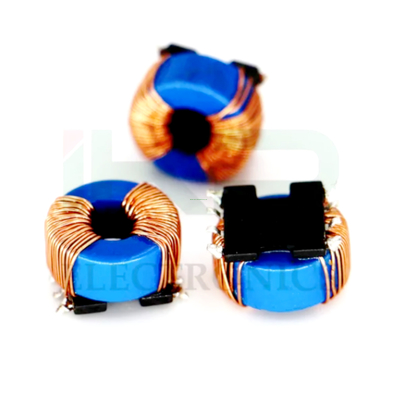

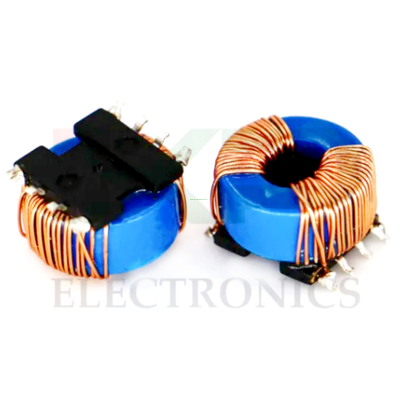

Sprühen von Nanocrystalline Kern-EMC Common Mode Filter Induktoren

Spraying Nanocrystalline Core EMC Common Mode Filter Inductors

Produktdetails:

Herkunftsort:	China
Markenname:	IKP
Zertifizierung:	CE/UL/REACH/ROHS
Modellnummer:	LM-TR100500-007R-1

Zahlung und Versand AGB:

Min Bestellmenge:	1000
Preis:	0.02-0.19
Verpackung Informationen:	Karton
Lieferzeit:	10-15 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	100,000/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Grundlegende Informationen.

Modell Nr.

LM-TR100500-007R-1

Arbeitsfrequenz

Hochfrequenz

Struktur der Wicklung

CMC

Art des Betriebs

Schluckspirale

Struktur des Magnetisators

Eisen-Kern-Spule

Anwendungsbereich

Ersticken

Verpackungsform

Stromspulen

Marke

Ichp

Induktionswert

Variable Induktor

Transportpaket

Ausgestopft

Spezifikation

Sprühen von Nanocrystalline Kern

Handelsmarke

IKP

Ursprung

China

HS-Code

8504319000

Produktionskapazität

20000 Stück/Tag

Beschreibung des Produkts

Eigenschaften:
1. Hohe Anfangsdurchlässigkeit und hoher AL-Wert
2.Hoher effektiver Einsatzverlust, Filtergeräuschreduzierungswirkung besser
3.Gute Frequenzcharakteristiken, und je nach dem unterschiedlichen Frequenzband erfordert der Einsatzverlust eine Anpassung der anfänglichen Durchlässigkeit vonμ0,μ0 variabler Verhältnisbereich von 20000 bis 160000
4.Ausgezeichnete Temperaturbeständigkeit
5.Kleines Volumen, leichtes Gewicht und kann zur Sprühbehandlung verwendet werden, effektiver bei der Reduzierung der Größe des Magnetkerns

Anwendung:
Frequenztransformator, Schaltnetzteil,Ununterbrochene Stromversorgung,Schweißmaschine, EV-Ladestelle,Leistungsumwandler,Windenergieerzeuger,Verschiedene Getriebe, Inverter-Klimaanlage

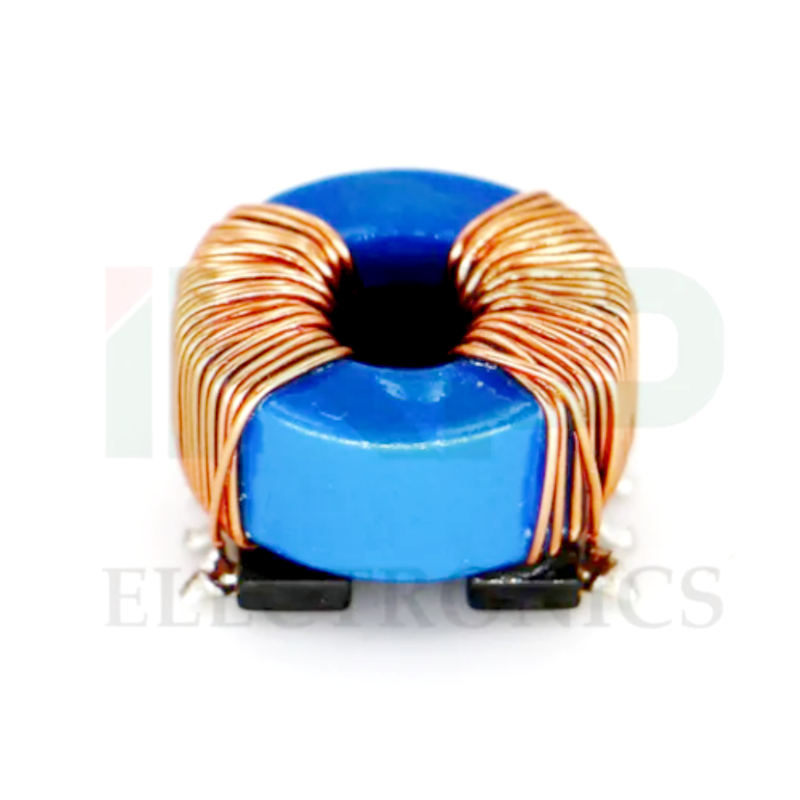

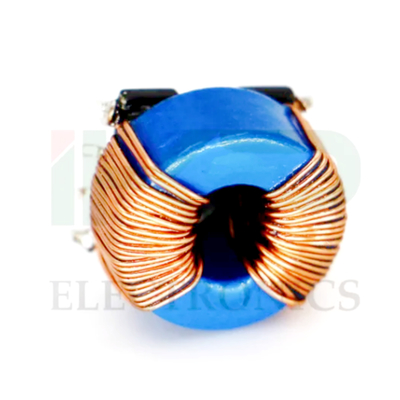

Sprühen von Nanocrystalline Kern-EMC Common Mode Filter Induktoren

Sprühen von Nanocrystalline Kern-EMC Common Mode Filter Induktoren

Physikalische und elektrische Leistungsparameter:

Kerngröße (mm) Identifizierung×Überdosis×H	Abmessungen			- Ich weiß. (cm)	AFe (cm)2)	AL		Schutz
Kerngröße (mm) Identifizierung×Überdosis×H	Identifizierung	Überdosis	H	- Ich weiß. (cm)	AFe (cm)2)	10K Nennwert	100K. Nennwert	Schutz
4.5×7.2×3.0	3.5	8.0	4.5	1.81	0.03	12	- Ich weiß nicht.	Außenhülle
6.5×9.8×4.5	5.1	11.2	5.7	2.56	0.06	22	5	Außenhülle
6.510 mal 5.0	5.1	11.2	6.5	2.59	0.07	24	- Ich weiß nicht.	Außenhülle
8.012 mal 4.5	6.5	13.5	6.5	3.14	0.07	25	- Ich weiß nicht.	Außenhülle
1014 mal 5 mal.0	8.5	15.5	10	4.08	0.19	40	- Ich weiß nicht.	Außenhülle
10× 16 × 8	8.5	17.2	10.3	5.03	0.25	45	- Ich weiß nicht.	Sprühen
12×20 ×8	10	22.3	10.3	5.03	0.25	45	- Ich weiß nicht.	Außenhülle
12×20 ×8	10	22.3	10.3	5.03	0.25	20	9	Außenhülle
12.5× 16 × 6	>=10.7	<= 17.8	<= 8	4.48	0.08	16	5.3	Sprühen
16× 26 × 10	14.0	27.5	12.5	6.6	0.39	65	15	Außenhülle
16.5×21 ×12	14.6	22.8	15	5.89	0.21	- Ich weiß nicht.	7.5	Außenhülle
18× 28 × 15	16	30.2	17.6	7.23	0.59	60	- Ich weiß nicht.	Außenhülle
20× 25 × 10	18	27.8	12.7	7.07	0.2	30	7	Außenhülle
20× 30 × 15	17.8	33.1	17.5	7.85	0.59	70	- Ich weiß nicht.	Außenhülle
20× 32 × 10	17.8	34.0	12.5	8.17	0.47	45	- Ich weiß nicht.	Außenhülle
25× 40 × 10	22.5	42.5	13	10.21	0.59	50	- Ich weiß nicht.	Außenhülle
25× 40 × 15	21.9	43.2	18.9	10.21	0.88	70	- Ich weiß nicht.	Außenhülle
32× 40 × 15	29.2	44.3	18.6	11.31	0.47	45	7	Außenhülle
32× 40 × 15	>=28.5	<= 43.5	<= 17.8	11.31	0.47	14	7.2	Sprühen
32×50×15	29	53.2	18.2	12.88	1.05	60	- Ich weiß nicht.	Außenhülle
32× 50 × 20	29.5	53.2	23.5	12.88	1.40	80	- Ich weiß nicht.	Außenhülle
40× 50 × 20	>=36.5	<=53.5	<= 22.8	14.14	0.78	30	10	Sprühen
40×50 ×25	36.2	53.4	28.3	14.14	0.98	62	12	Außenhülle
40×60 ×20	37	63	24	15.71	1.56	70	- Ich weiß nicht.	Außenhülle
40× 64 × 20	37	67	24	16.34	1.87	80	- Ich weiß nicht.	Sprühen
50× 65 × 25	47	68	29	18.06	1.46	60	18	Außenhülle
50× 80 × 20	47	84	24	20.42	2.34	80	- Ich weiß nicht.	Außenhülle
70× 120 × 30	65.5	125.1	36.1	29.85	5.85	150	- Ich weiß nicht.	Außenhülle
80×100 ×20	103.6	76	23.7	28.27	1.56	45	13	Außenhülle
90× 125 × 25	85.4	129.5	30	33.77	3.41	90	- Ich weiß nicht.	Außenhülle
100×130 ×25	>= 95	<= 134.5	<= 28.5	36.13	2.93	75	- Ich weiß nicht.	Außenhülle
130× 160 × 30	>= 125	<=165	<= 33.5	45.55	3.51	70	- Ich weiß nicht.	Sprühen
190×220 ×30	184	227.5	35.7	64.4	3.51	50	13	Außenhülle
