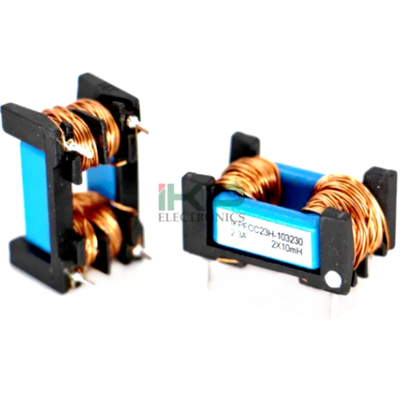

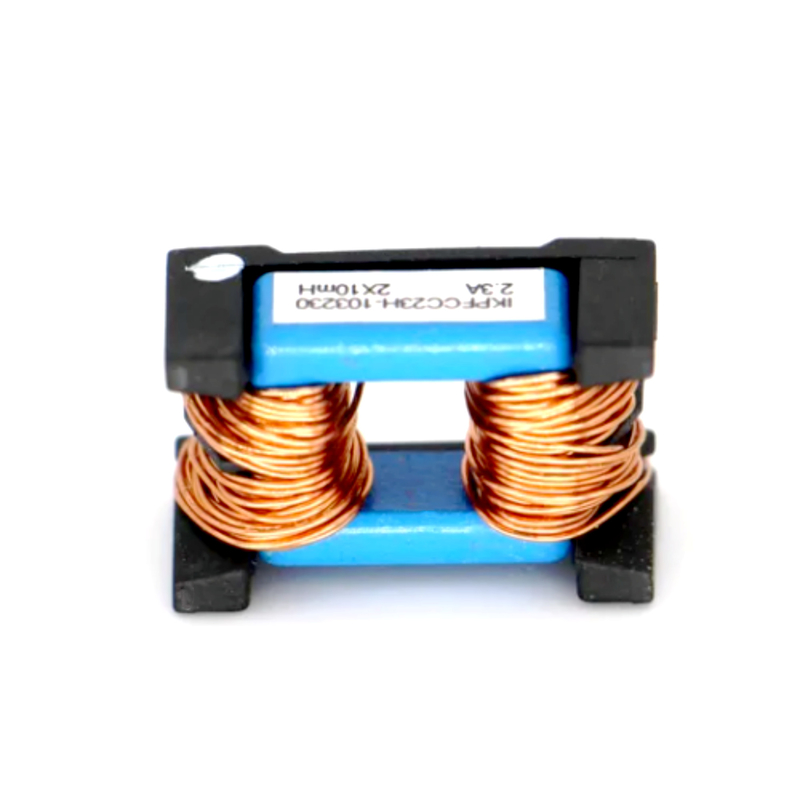

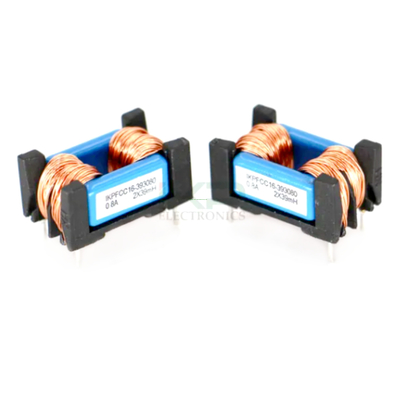

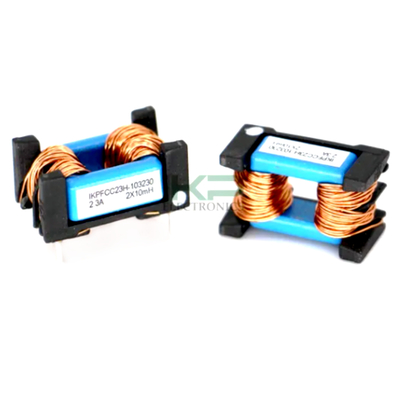

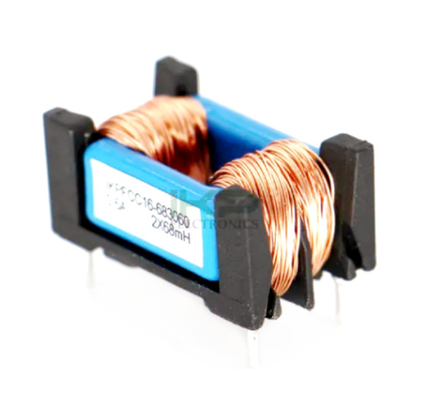

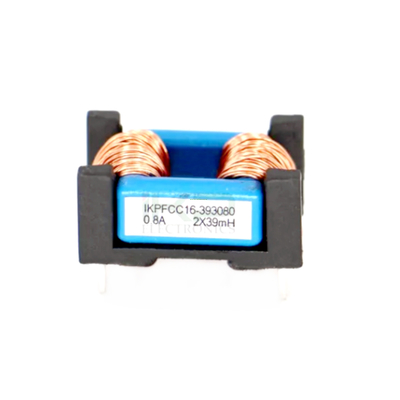

Die Stromversorgung des Rahmenkerns erlaubt eine außergewöhnliche Unterdrückung des gemeinsamen Modus und eine außergewöhnliche Induktivität des Streuens, um das Geräusch des Differenzmodus zu unterdrücken.,die FCC-Serie kombiniert die Eigenschaften von zwei getrennten Komponenten zu einer einzigen Komponente. Sie sind kompakter Größe und sind in der vertikalen Konfiguration erhältlich, wobei die Plattenfläche minimal ist,oder horizontale Konfiguration für Anwendungen mit niedrigem ProfilSie werden häufig in LED-Beleuchtung, Elektronik-Ballast und Schalter-Modus-Stromversorgungen verwendet.
Eigenschaften:
•Kerngröße: FC2319

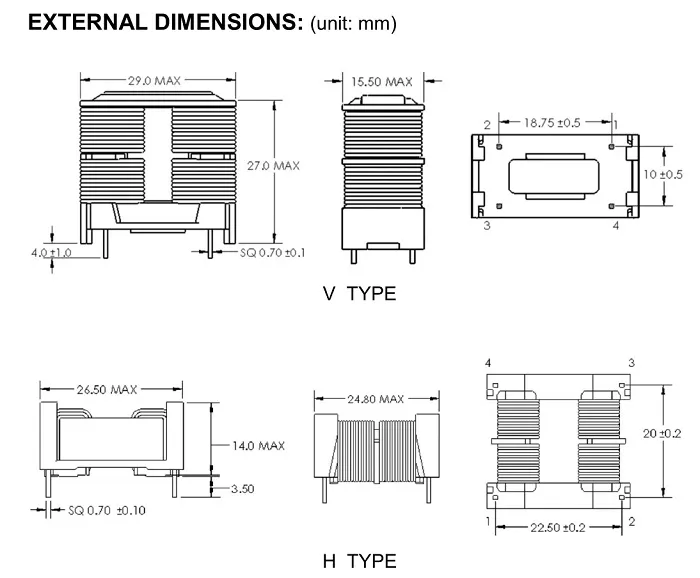

•Form: vertikal, horizontal
•Rated Current: 0,7 bis 2,3A
•Durchschnittliche Spannung: 1500VAC, 2S (Linien-Linien)
•Nennspannung: 250 VAC max@40- Nein.C
•Hohe Induktivität bei geringem Widerstand
•Stromkompensierte doppelte Drosselung, geschlossene Magnetschaltung mit Rahmenkonstruktion
•Exzellente Differenzmodusunterdrückung, hohe Impulshandlungsfähigkeit
•Design entspricht EN 60938-2 (VDE 0565-2), RoHS-kompatibel
Anwendungen:
•Elektronische Ballasten für Leuchten
•Hochleistungs-Schaltvorrichtungen für Unterhaltungselektronik
Teil
Zahl |
Nennstrom
(A) MAX |
Induktivität
(MH) MIN |
DCR
(mΩ) TYP |
| FCC23H-103230 |
2.3 |
10 |
188 |
| FCC23H-153190 |
1.9 |
15 |
279 |
| FCC23H-273140 |
1.4 |
27 |
440 |
| FCC23H-393120 |
1.2 |
39 |
696 |
| FCC23H-473110 |
1.1 |
47 |
804 |
| FCC23H-683090 |
0.9 |
68 |
1100 |
| FCC23H-104070 |
0.7 |
100 |
1810 |
| FCC23V-103230 |
2.3 |
10 |
188 |
| FCC23V-153190 |
1.9 |
15 |
279 |
| FCC23V-273140 |
1.4 |
27 |
440 |
| FCC23V-393120 |
1.2 |
39 |
696 |
| FCC23V-473110 |
1.1 |
47 |
804 |
| FCC23V-683090 |
0.9 |
68 |
1100 |
| FCC23V-104070 |
0.7 |
100 |
1810 |
