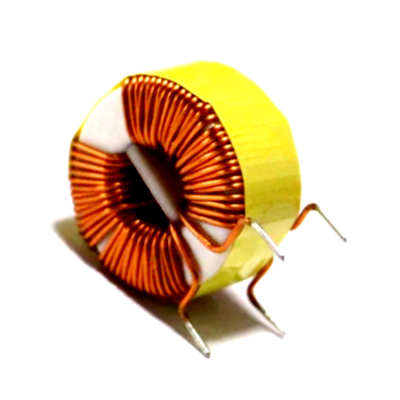

Name: Leistungs-Gemeinsam-Modus-Schluck-Induktor (CSC-Kern)
Brand: IKP Electronics Co., Ltd.
SKU: IKP-ACL1516-1.8M
Price: 0.40 USD
Availability: InStock

Startseite Produkte Gleichtaktdrosseln

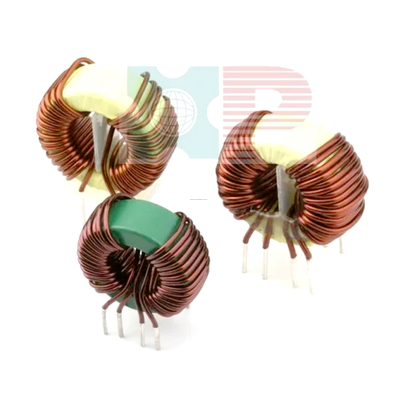

Leistungs-Gemeinsam-Modus-Schluck-Induktor (CSC-Kern)

Power Common Mode Choke Inductor (CSC core)

Produktdetails:

Herkunftsort:	China
Markenname:	IKP
Zertifizierung:	CE/UL/REACH/ROHS
Modellnummer:	IKP-ACL1516-1.8M

Zahlung und Versand AGB:

Min Bestellmenge:	1000
Preis:	0.40-0.50
Verpackung Informationen:	Ausgestopft
Lieferzeit:	10-15 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	100,000/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Grundlegende Informationen.

Modell Nr.

IKP-ACL1516-1.8MH

Arbeitsfrequenz

Hochfrequenz

Struktur der Wicklung

Mehrschicht-Spule

Art des Betriebs

Schluckspirale

Struktur des Magnetisators

Nanocrystalline

Anwendungsbereich

Hochfrequenz

Verpackungsform

Ausgestopft

Marke

OEM-Produkte

Induktionswert

Variable Induktor

Kern

Nanocrystalline

Transportpaket

Karton oder Schlauch

Spezifikation

Rohs, ISO9001

Handelsmarke

IKP ELEC

Ursprung

Hefei, Anhui

HS-Code

85045000

Produktionskapazität

50, 000 PCS/Woche

Beschreibung des Produkts

Elektrische Eigenschaften (Temperatur: 25 ± 50 cm, RH: 65 ± 1 RH)
1) Induktivität (bei 10 kHz 0,05 V): L2-7 = L3-6 = 6,8mh + 50%/-30%
2) Widerstand: DCR2-7 = DCR3-6=250mΩ maximal
3) Hi-pot: N1 bis N2: 1500V Wechselstrom, 3mA, 60er Jahre
Leistungs-Gemeinsam-Modus-Schluck-Induktor (CSC-Kern)

Leistungs-Gemeinsam-Modus-Schluck-Induktor (CSC-Kern)

Liste der Materialien:
1 Kern: T14x9x5 TS10 TDG oder EQU
2 Draht: UEW Polyurethan 130C Tai-i elektrische Draht und Kabel Co Ltd, E85640
3 PCB: FR-4 1,5x9x5
4 Fall
5 Epoxy: 6020H Bohrbrunnen Elektronikmaterial Co Ltd, E2296335

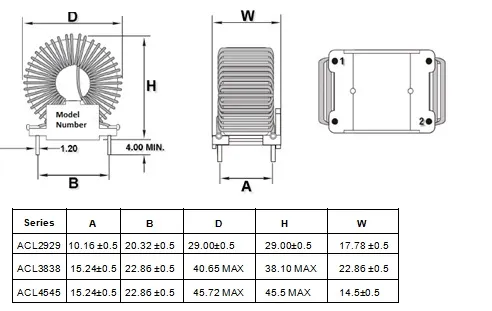

Teilnummer	L@0Amps D.C. (MH) ± 20%	MaxRDC.	Empfohlene Beurteilung Strom (Ampere)
ACL2929-0.2MH	0.20	.005	5.5
ACL2929-0.8MH	0.80	.006	5.5
ACL2929-1.8MH	1.80 2.45	.008	5.5
ACL2929-3.2MH	3.20	.010	5.5
ACL2929-5.0MH	5.00	.012	5.0
ACL2929-7.2MH	7.20	.014	5.0
ACL2929-9.8MH	9.80	.016	5.0
ACL2929-12.8MH	12.80	.020	5.0
ACL2929-16.2MH	16.20	.024	5.0
ACL2929-20.0MH	20.00	.028	5.0
ACL2929-24.2MH	24.20	.032	5.0
ACL2929-28.8MH	28.80	.034	5.0
ACL2929-33.8MH	33.80	.038	5.0
ACL2929-39.2MH	39.20	.046	5.0
ACL2929-45.0MH	45.00	.056	4.5
ACL2929-51.2MH	51.20	.062	4.5
ACL2929-57.8MH	57.80	.090	3.5
ACL2929-64.8MH	64.80	.100	3.5
ACL2929-57.0MH	57.00	.120	3.5
ACL2929-80.0MH	80.00	.180	2.0

Teilnummer	L@0Ampere D.C. ((μH) ± 20%	Maximal RDC.	Vorschläge Bewertet Strom (Verstärker)
ACL-3838-0,095MH	1.2	.004	6.0
ACL-3838-0.38MH	2.0	.005	5.5
ACL-3838-0,855MH	3.3	.006	5.5
ACL- 3838-1.52MH	4.7	.007	5.5
ACL- 3838-2.375MH	6.8	.008	5.5
ACL-3838 bis 3.420MH	8.2	.010	5.5
ACL-3838-4.655MH	10	.012	5.5
ACL- 3838-6.080MH	12	.013	5.0
ACL- 3838-7.695MH	15	.014	5.0
ACL- 3838-9.500MH	18	.016	5.0
ACL- 3838-11.495MH	22	.016	5.0
ACL-3838-13.680MH	27	.018	5.0
ACL-3838-16.055MH	33	.020	5.0
ACL-3838-16.055MH	39	.021	5.0
ACL-3838-18.620MH	47	.023	5.0
ACL- 3838-21.375MH	56	.025	5.0
ACL-3838-24.320MH	68	.030	5.0
ACL- 3838-27.455MH	82	.032	5.0
ACL- 3838-30,780MH	100	.034	5.0
ACL-3838-34.295MH	120	.037	5.0
ACL- 3838-38000MH	150	.043	5.0
ACL- 3838-45,980MH	180	.048	5.0
