Name: Sq3325-Serie Vertikal/Horizontal Ikp Quadratkern Common Mode Choke Coil
Brand: IKP Electronics Co., Ltd.
SKU: Die IKP-LF-CMC-SQ3325-Serie
Price: 0.16 USD
Availability: InStock

Startseite Produkte Gleichtaktdrosseln

Sq3325-Serie Vertikal/Horizontal Ikp Quadratkern Common Mode Choke Coil

Sq3325 Series Vertical/Horizontal Ikp Square Core Common Mode Choke Coil

Produktdetails:

Herkunftsort:	China
Markenname:	IKP
Zertifizierung:	CE/UL/REACH/ROHS
Modellnummer:	Die IKP-LF-CMC-SQ3325-Serie

Zahlung und Versand AGB:

Min Bestellmenge:	1000
Preis:	0.16-0.22
Verpackung Informationen:	Ausgestopft
Lieferzeit:	10-15 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	100,000/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Grundlegende Informationen.

Modell Nr.

Die IKP-LF-CMC-SQ3325-Serie

Arbeitsfrequenz

Hochfrequenz

Struktur der Wicklung

Flachdrahtvertikalwicklung

Art des Betriebs

Schluckspirale

Struktur des Magnetisators

Ferrit-Spule

Anwendungsbereich

EMI/EMC

Verpackungsform

Vertikal/Horizontal

Marke

Ichp

Induktionswert

Variable Induktor

Transportpaket

Karton und Tray

Spezifikation

SQ3325-Serie

Handelsmarke

IKP

Ursprung

China

HS-Code

85045000

Produktionskapazität

10000 Stück/Tag

Beschreibung des Produkts

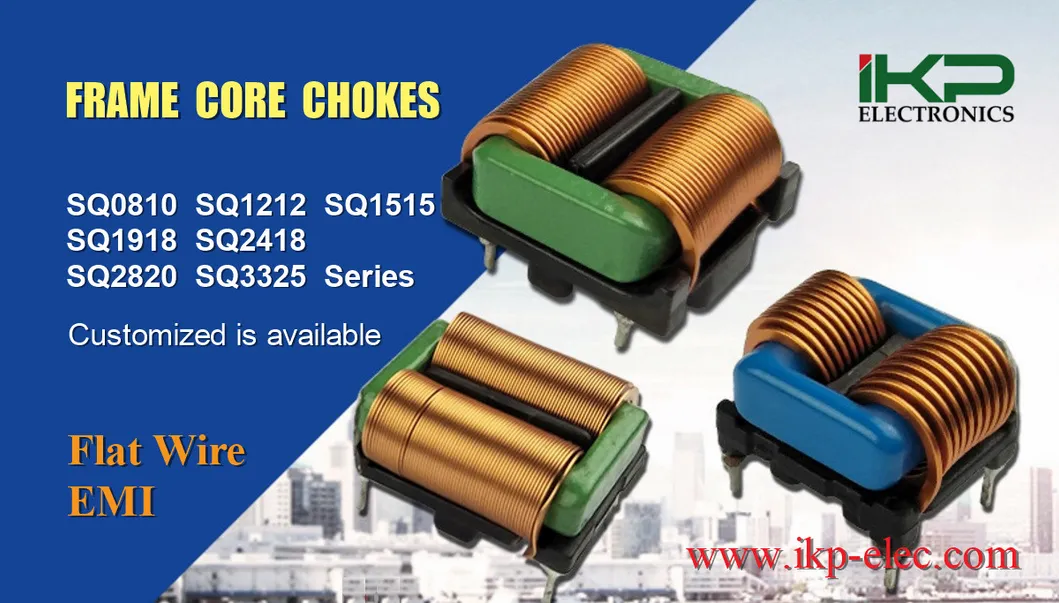

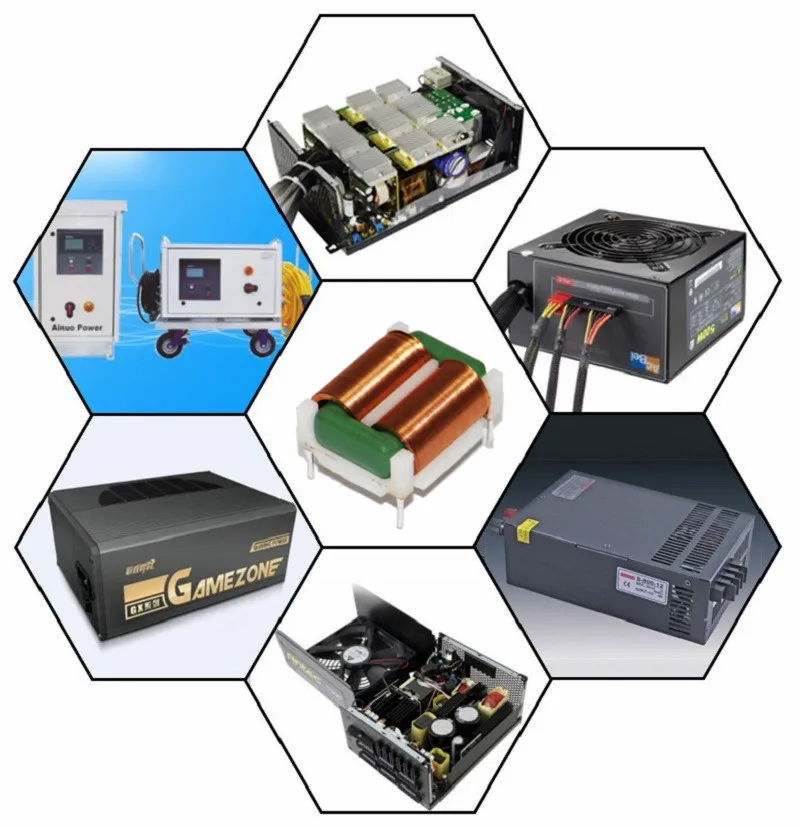

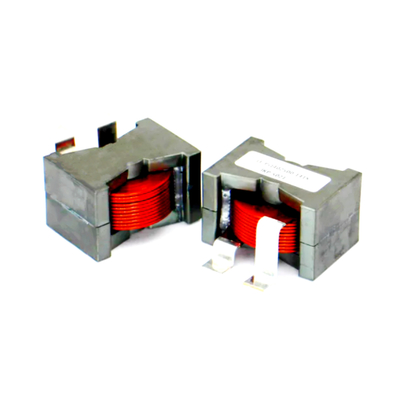

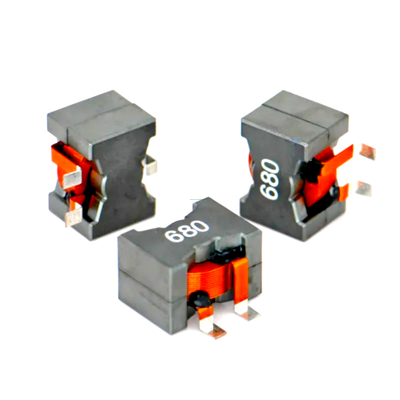

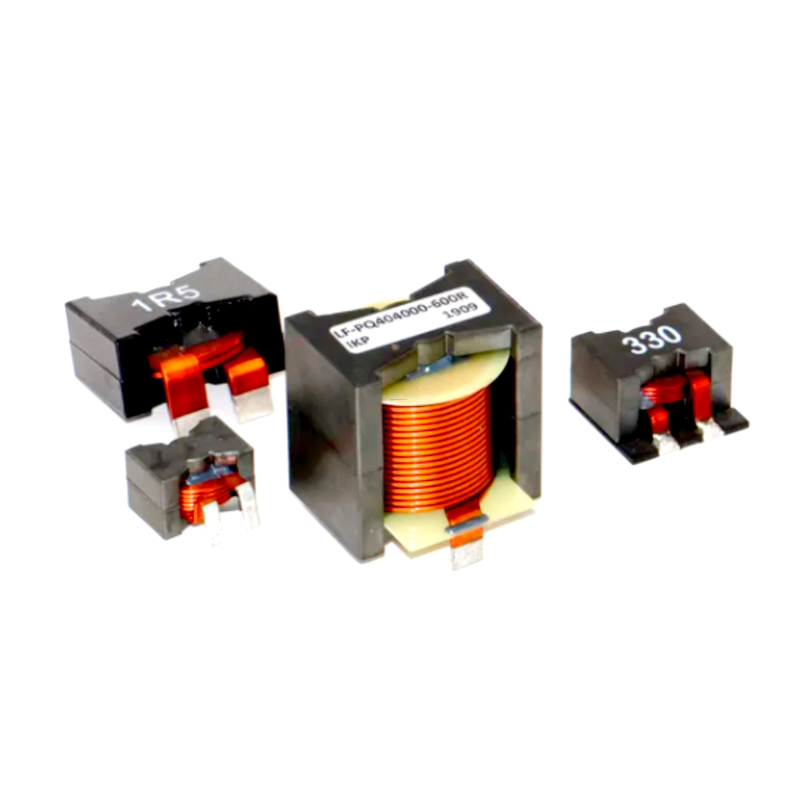

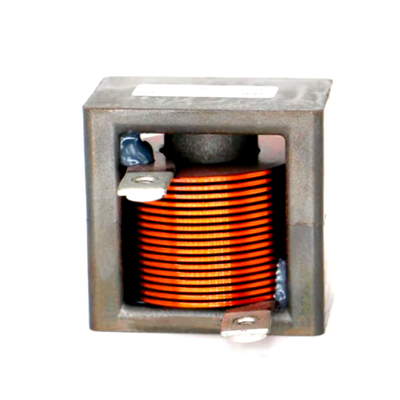

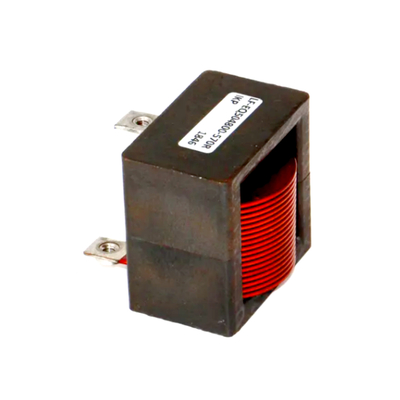

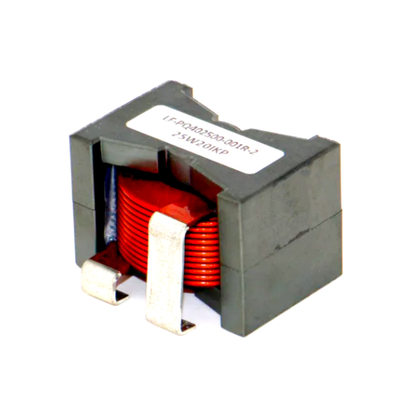

Sq3325-Serie Vertikal/Horizontal Ikp Quadratkern Common Mode Choke Coil

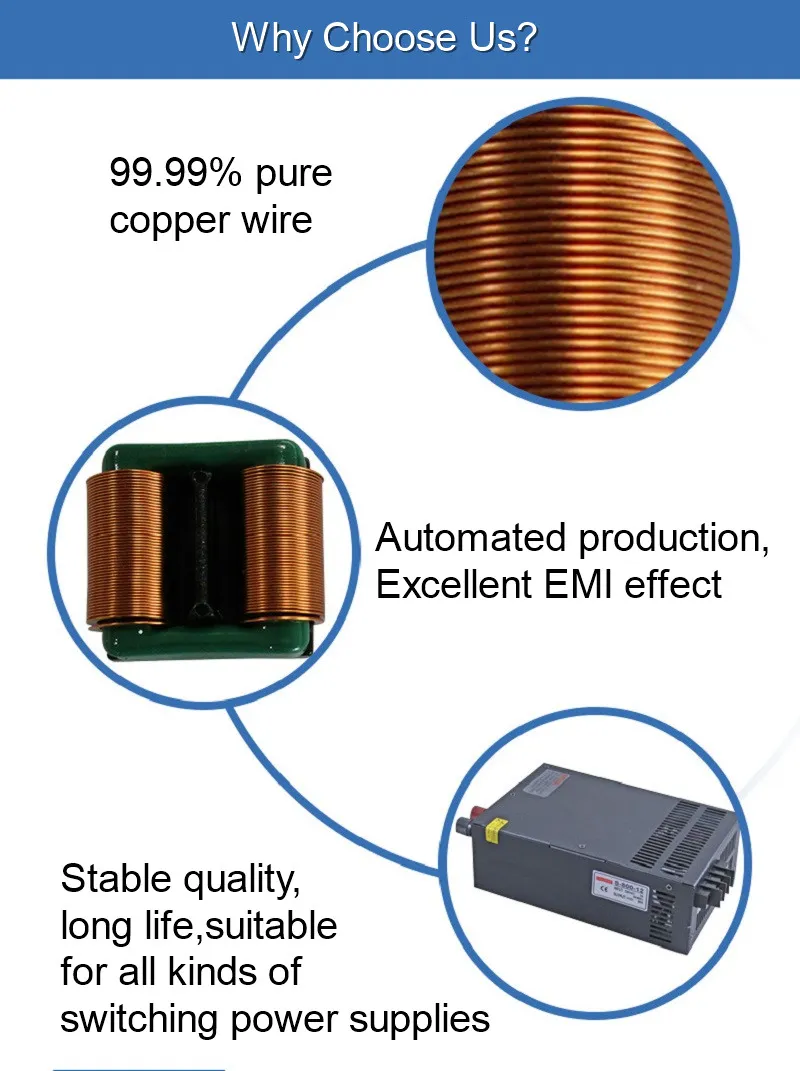

Merkmale und Merkmale des Produkts:
*Großer Flachdrahtwicklungsprozess
*Kleines Volumen, großer Strom
*Durchschnittliche Stromdichte von 1,3 mal oder mehr als bei rundem Kupferdraht
*Niedriger Gleichstromwiderstand, kleine verteilte Kapazität
*Leicht zu zerstreuen*
*Exzellente EMI-Wirkung und Stabilität
*Produktion durch vollautomatische Maschine, hohe Effizienz und stabile Qualität
*Gute Dämmfestigkeit und lange Lebensdauer
*Vertikal oder horizontal, angepasst erhältlich

Elektrische Parameter:
* Spezifikationen für Flachdraht: Breite 1,0-2,0 mm, Dicke 0,1-0,5 mm
*Nennspannung ((v): 85 bis 265 AC, 50/60Hz
* Drehverhältnis: N1:N2=1:1
*Dämmungswiderstand: 100mΩ MIN bei 500DC
*Testfrequenzantwort: 10kHz 100mV
*Betriebstemperaturbereich: -40oCbis + 150oC
*Temperaturanstieg:oCMaximal
*Verwendet zur Absorption von Interferenzsignalen im allgemeinen Modus von 9-30 MHz
*Verwendet zur Absorption von Common-Mode- und Differential-Mode-Signalen im 9-30MHz-Band

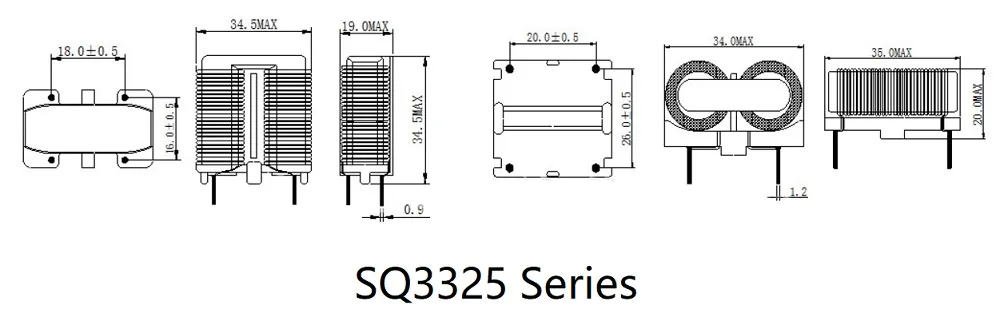

Sq3325-Serie Vertikal/Horizontal Ikp Quadratkern Common Mode Choke Coil

Allgemeine Produktspezifikationen:

Spezifikation	Induktivität Min. 1KHZ 0,25V	Abmessungen (mm MAX)									Strom ((A)	Leistung ((W)
		W	D	H	L	E	1#Basis		2#Basis		Maximal	Maximal
		W	D	H	L	E	PIN 1	PIN 2	PIN 1	PIN 2	Maximal	Maximal
SQ1515V15	>15 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12 mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20 mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30 mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12 mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20 mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30 mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12 mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20 mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30 mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12 mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20 mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30 mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7mH	18	30	38	4	0.8	4 PINS		-	-	3.5	280
SQ2724V15	>15 mH	18	30	38	4	0.8	4 PINS		-	-	2.5	280
SQ2724V20	>20 mH	18	30	38	4	0.8	4 PINS		-	-	1.8	280
SQ2724H07	>7mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15 mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20 mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7mH	16	30	38	4	0.8	4 PINS		-	-	2.0	300
SQ2820V20	>20 mH	16	30	38	4	0.8	4 PINS		-	-	2.5	300
SQ2820V30	>30 mH	16	30	38	4	0.8	4 PINS		-	-	5.0	300
SQ2820H07	>7mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20 mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30 mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3325V081	>8mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3325V082	>8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3325V10	>10mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3325V25	>25 mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25 mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12 mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12 mH	28	45	16	4	1.0	39	21	-	-	7	600

*Anpassungen sind erhältlich.

Sq3325-Serie Vertikal/Horizontal Ikp Quadratkern Common Mode Choke Coil

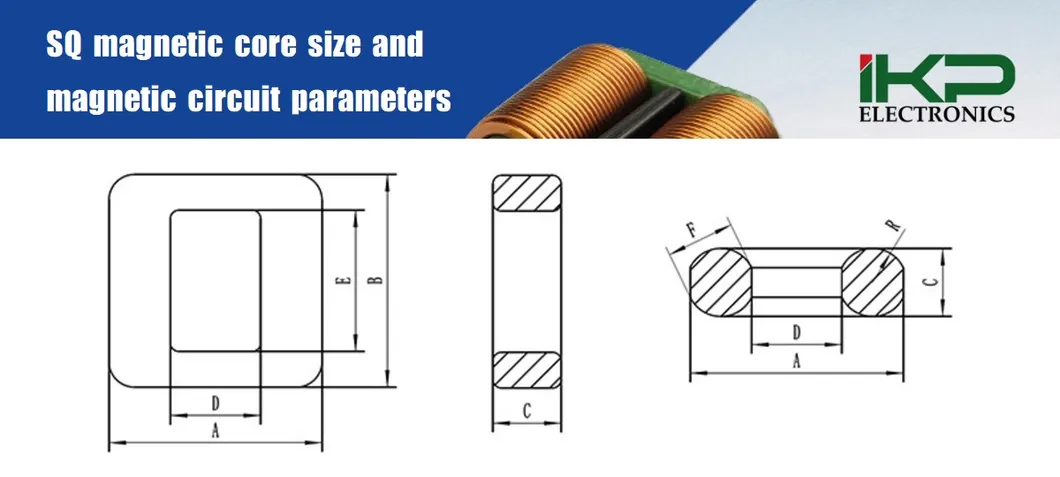

SQ Magnetkerngröße und Magnetkreisparameter:

Magnetkernspezifikation	Größe des Magnetkerns (nach dem Sprühen)							Parameter der magnetischen Strecke
Magnetkernspezifikation	Eine	B	C	D	E	F	R	(in mm)	Ae(mm2)	We ((mm3)	C1 ((mm-1)
SQ12.5 mal 12.5 mal 4.8	120,8 ± 0.4	120,8 ± 0.4	5.2 ± 0.3	5.2 ± 0.3	8 bis 0.3	4.8	2.13	42.79	13.53	579.12	3.16
SQ13 × 17,5 × 5	130,4 ± 0.4	170,9 ± 0.4	50,4 ± 0.3	4.2 ± 0.3	120,9 ± 0.3	5.1	2.45	51.44	15.26	784.82	3.37
SQ13.5 × 21.6 × 5	130,9 ± 0.4	22 ± 0.4	5.3 ± 0.3	4.1 ± 0.3	150,6 ± 0.3	5.3	2.7	55.60	15.90	874.50	3.50
SQ15 × 15 × 5	15.5 ± 0.4	15.5 ± 0.4	5.3 ± 0.3	50,8 ± 0.3	100,9 ± 0.3	5.3	2.65	48.98	14.48	709.22	3.38
SQ15.5 × 18.6 × 5	16 ± 0.4	19 ± 0.4	6.3 ± 0.3	4.5 ± 0.3	130,8 ± 0.3	6.5	3.4	53.20	15.34	816.09	3.47
SQ16.3 × 15.5 × 6	160,6 ± 0.4	150,8 ± 0.4	6 ± 0.3	5.2 ± 0.3	10.5 ± 0.3	6.3	3.3	49.97	20.85	1041.86	2.40
SQ17 × 20,6 × 6	17.3 ± 0.5	200,9 ± 0.5	6.3 ± 0.3	50,7 ± 0.3	14 ± 0.4	6.3	3.15	64.39	25.23	1624.80	2.55
SQ17.5 × 24 × 6	170,8 ± 0.5	24.5 ± 0.5	6.3 ± 0.3	6.2 ± 0.3	180,9 ± 0.4	6.3	3.15	68.80	22.22	1529.08	3.10
SQ18.3 × 19.5 × 6	180,6 ± 0.5	190,8 ± 0.5	6.3 ± 0.3	7.2 ± 0.3	13.3 ± 0.3	6.3	3.3	64.11	23.62	1514.10	2.71
SQ18.3 × 20.8 × 6	180,6 ± 0.5	200,9 ± 0.5	6.3 ± 0.3	70,4 ± 0.3	14.5 ± 0.4	6.3	2.9	65.86	23.46	1545.21	2.81
SQ18.6 mal 15.6 mal 6.8	19 ± 0.4	16 ± 0.4	60,6 ± 0.3	6.0±0.3	13 ± 0.3	7	3.55	51.26	22.65	1161.11	2.26
SQ20 mal 22,5 mal 6.8	20 bis 0.5	220,8 ± 0.5	60,6 ± 0.3	70,4 ± 0.3	15.2 ± 0.4	6.9	3.6	72.10	30.20	2177.01	2.39
SQ20 mal 29 mal 6.3	20.3 ± 0.5	29.3 ± 0.5	60,6 ± 0.3	70,7 ± 0.3	22.2 ± 0.4	7	3.55	83.90	31.46	2639.81	2.67
SQ26 × 31 × 9	26.3 ± 0.5	310,8 ± 0.6	9.3 ± 0.4	90,7 ± 0.4	220,7 ± 0.4	9.3	4.65	96.56	54.21	5234.96	1.78
