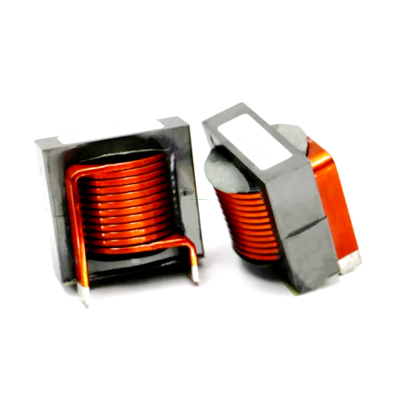

Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale

Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale

    • Inductor Variable Ikp Carton and Tray UC Type Choke Common Mode Coil
    • Inductor Variable Ikp Carton and Tray UC Type Choke Common Mode Coil
    • Inductor Variable Ikp Carton and Tray UC Type Choke Common Mode Coil
    • Inductor Variable Ikp Carton and Tray UC Type Choke Common Mode Coil
    • Inductor Variable Ikp Carton and Tray UC Type Choke Common Mode Coil
    • Inductor Variable Ikp Carton and Tray UC Type Choke Common Mode Coil
    • Inductor Variable Ikp Carton and Tray UC Type Choke Common Mode Coil
    • Inductor Variable Ikp Carton and Tray UC Type Choke Common Mode Coil

    Produktdetails:

    Herkunftsort: China
    Markenname: IKP
    Zertifizierung: CE/UL/REACH/ROHS
    Modellnummer: Die IKP-LF-CMC-SQ3325-Serie

    Zahlung und Versand AGB:

    Min Bestellmenge: 1000
    Preis: 0.16-0.22
    Verpackung Informationen: Ausgestopft
    Lieferzeit: 10-15 Tage
    Zahlungsbedingungen: L/C, T/T
    Versorgungsmaterial-Fähigkeit: 100,000/Woche
    Kontakt
    Ausführliche Produkt-Beschreibung

    Grundlegende Informationen.

    Modell Nr.
    Die IKP-LF-CMC-SQ3325-Serie
    Arbeitsfrequenz
    Hochfrequenz
    Struktur der Wicklung
    Flachdrahtvertikalwicklung
    Art des Betriebs
    Schluckspirale
    Struktur des Magnetisators
    Ferrit-Spule
    Anwendungsbereich
    EMI/EMC
    Verpackungsform
    Vertikal/Horizontal
    Marke
    Ichp
    Induktionswert
    Variable Induktor
    Transportpaket
    Karton und Tray
    Spezifikation
    SQ3325-Serie
    Handelsmarke
    IKP
    Ursprung
    China
    HS-Code
    85045000
    Produktionskapazität
    10000 Stück/Tag

    Beschreibung des Produkts

    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale

    Merkmale und Merkmale des Produkts:
    *Großer Flachdrahtwicklungsprozess
    *Kleines Volumen, großer Strom
    *Durchschnittliche Stromdichte von 1,3 mal oder mehr als bei rundem Kupferdraht
    *Niedriger Gleichstromwiderstand, kleine verteilte Kapazität
    *Leicht zu zerstreuen*
    *Exzellente EMI-Wirkung und Stabilität
    *Produktion durch vollautomatische Maschine, hohe Effizienz und stabile Qualität
    *Gute Dämmfestigkeit und lange Lebensdauer
    *Vertikal oder horizontal, angepasst erhältlich

    Elektrische Parameter:
    * Spezifikationen für Flachdraht: Breite 1,0-2,0 mm, Dicke 0,1-0,5 mm
    *Nennspannung ((v): 85 bis 265 AC, 50/60Hz
    * Drehverhältnis: N1:N2=1:1
    *Dämmungswiderstand: 100mΩ MIN bei 500DC
    *Testfrequenzantwort: 10kHz 100mV
    *Betriebstemperaturbereich: -40oCbis + 150oC
    *Temperaturanstieg:oCMaximal
    *Verwendet zur Absorption von Interferenzsignalen im allgemeinen Modus von 9-30 MHz
    *Verwendet zur Absorption von Common-Mode- und Differential-Mode-Signalen im 9-30MHz-Band

    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale

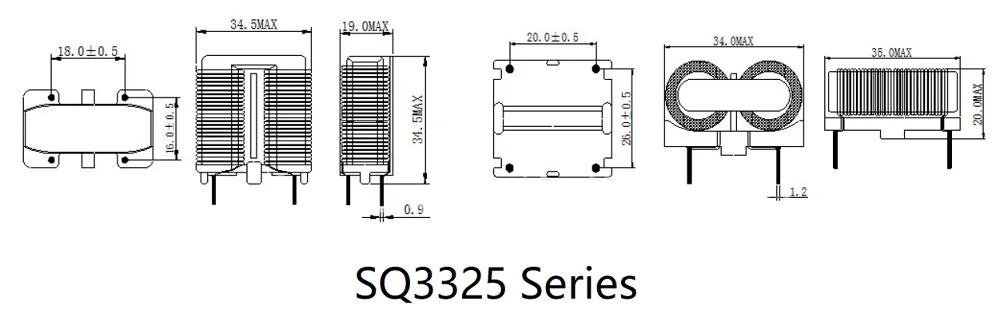

    Allgemeine Produktspezifikationen:
    Spezifikation Induktivität
    Min.
    1KHZ 0,25V    		 Abmessungen (mm MAX) Strom ((A) Leistung ((W)
    W D H L E 1#Basis 2#Basis Maximal Maximal
    PIN 1 PIN 2 PIN 1 PIN 2
    SQ1515V15 >15 mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
    SQ1515V20 >20 mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515V25 >25 mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515H15 >15 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
    SQ1515H20 >20 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1515H25 >25 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1615V15 >15 mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
    SQ1615V20 >20 mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615V25 >25 mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615H15 >15 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
    SQ1615H20 >20 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1615H25 >25 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1918V12 >12 mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
    SQ1918V20 >20 mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
    SQ1918V30 >30 mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
    SQ1918H12 >12 mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
    SQ1918H20 >20 mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
    SQ1918H30 >30 mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
    SQ2418V12 >12 mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
    SQ2418V20 >20 mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
    SQ2418V30 >30 mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
    SQ2418H12 >12 mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
    SQ2418H20 >20 mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
    SQ2418H30 >30 mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
    SQ2724V07 >7mH 18 30 38 4 0.8 4 PINS - - 3.5 280
    SQ2724V15 >15 mH 18 30 38 4 0.8 4 PINS - - 2.5 280
    SQ2724V20 >20 mH 18 30 38 4 0.8 4 PINS - - 1.8 280
    SQ2724H07 >7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
    SQ2724H15 >15 mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
    SQ2724H20 >20 mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
    SQ2820V07 >7mH 16 30 38 4 0.8 4 PINS - - 2.0 300
    SQ2820V20 >20 mH 16 30 38 4 0.8 4 PINS - - 2.5 300
    SQ2820V30 >30 mH 16 30 38 4 0.8 4 PINS - - 5.0 300
    SQ2820H07 >7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
    SQ2820H20 >20 mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
    SQ2820H30 >30 mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
    SQ3325V081 >8mH 22 34 38 4 0.9 18 16 - - 8.0 400
    SQ3325V082 >8mH 22 34 38 4 0.9 18 16 - - 5.0 400
    SQ3325V10 >10mH 22 34 38 4 0.9 18 16 - - 3.5 400
    SQ3325V25 >25 mH 22 34 38 4 0.9 18 16 - - 3 400
    SQ3126H081 >8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
    SQ3126H082 >8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
    SQ3126H10 >10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
    SQ3126H25 >25 mH 28 35 18 4 1.0 20 16.8 - - 3 400
    SQ4391V12 >12 mH - - - - - - - - - 7 600
    SQ4391H12 >12 mH 28 45 16 4 1.0 39 21 - - 7 600
    *Anpassungen sind erhältlich.

    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale

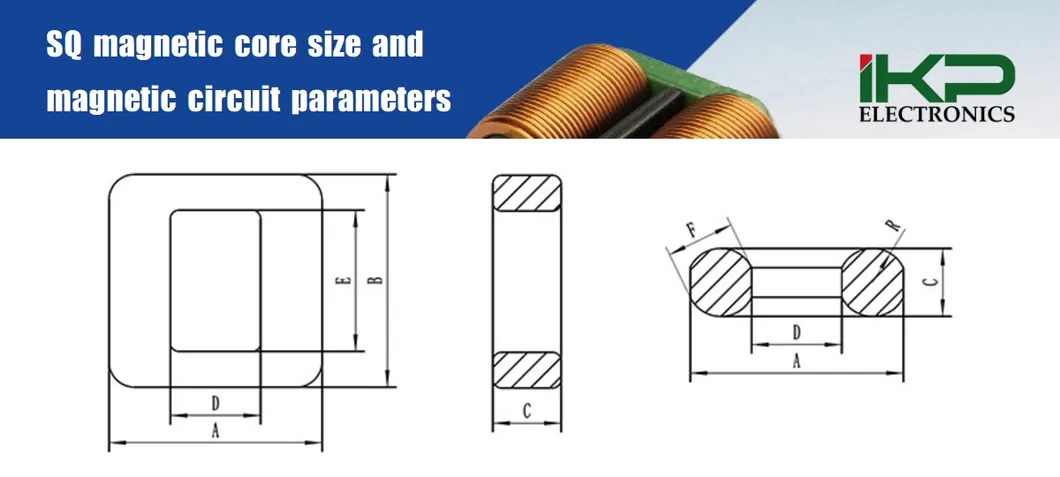

    SQ Magnetkerngröße und Magnetkreisparameter:
    Magnetkernspezifikation Größe des Magnetkerns (nach dem Sprühen) Parameter der magnetischen Strecke
    Eine B C D E F R (in mm) Ae(mm2) We ((mm3) C1 ((mm-1)
    SQ12.5 mal 12.5 mal 4.8 120,8 ± 0.4 120,8 ± 0.4 5.2 ± 0.3 5.2 ± 0.3 8 bis 0.3 4.8 2.13 42.79 13.53 579.12 3.16
    SQ13 × 17,5 × 5 130,4 ± 0.4 170,9 ± 0.4 50,4 ± 0.3 4.2 ± 0.3 120,9 ± 0.3 5.1 2.45 51.44 15.26 784.82 3.37
    SQ13.5 × 21.6 × 5 130,9 ± 0.4 22 ± 0.4 5.3 ± 0.3 4.1 ± 0.3 150,6 ± 0.3 5.3 2.7 55.60 15.90 874.50 3.50
    SQ15 × 15 × 5 15.5 ± 0.4 15.5 ± 0.4 5.3 ± 0.3 50,8 ± 0.3 100,9 ± 0.3 5.3 2.65 48.98 14.48 709.22 3.38
    SQ15.5 × 18.6 × 5 16 ± 0.4 19 ± 0.4 6.3 ± 0.3 4.5 ± 0.3 130,8 ± 0.3 6.5 3.4 53.20 15.34 816.09 3.47
    SQ16.3 × 15.5 × 6 160,6 ± 0.4 150,8 ± 0.4 6 ± 0.3 5.2 ± 0.3 10.5 ± 0.3 6.3 3.3 49.97 20.85 1041.86 2.40
    SQ17 × 20,6 × 6 17.3 ± 0.5 200,9 ± 0.5 6.3 ± 0.3 50,7 ± 0.3 14 ± 0.4 6.3 3.15 64.39 25.23 1624.80 2.55
    SQ17.5 × 24 × 6 170,8 ± 0.5 24.5 ± 0.5 6.3 ± 0.3 6.2 ± 0.3 180,9 ± 0.4 6.3 3.15 68.80 22.22 1529.08 3.10
    SQ18.3 × 19.5 × 6 180,6 ± 0.5 190,8 ± 0.5 6.3 ± 0.3 7.2 ± 0.3 13.3 ± 0.3 6.3 3.3 64.11 23.62 1514.10 2.71
    SQ18.3 × 20.8 × 6 180,6 ± 0.5 200,9 ± 0.5 6.3 ± 0.3 70,4 ± 0.3 14.5 ± 0.4 6.3 2.9 65.86 23.46 1545.21 2.81
    SQ18.6 mal 15.6 mal 6.8 19 ± 0.4 16 ± 0.4 60,6 ± 0.3 6.0±0.3 13 ± 0.3 7 3.55 51.26 22.65 1161.11 2.26
    SQ20 mal 22,5 mal 6.8 20 bis 0.5 220,8 ± 0.5 60,6 ± 0.3 70,4 ± 0.3 15.2 ± 0.4 6.9 3.6 72.10 30.20 2177.01 2.39
    SQ20 mal 29 mal 6.3 20.3 ± 0.5 29.3 ± 0.5 60,6 ± 0.3 70,7 ± 0.3 22.2 ± 0.4 7 3.55 83.90 31.46 2639.81 2.67
    SQ26 × 31 × 9 26.3 ± 0.5 310,8 ± 0.6 9.3 ± 0.4 90,7 ± 0.4 220,7 ± 0.4 9.3 4.65 96.56 54.21 5234.96 1.78

    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale

    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale
    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale



    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale
    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale
    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale
    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale
    Induktor Variable Ikp Karton und Tray UC Typ Choke Common Mode Spirale
